Ключевой вывод: Проводники класса 5, определенные стандартом МЭК 60228, представляют собой тонкопроволочные гибкие проводники, используемые в удлинителях, панелях управления и в промышленности. В этом руководстве описаны технические характеристики, сравнение с классом 2 и выбор подходящего проводника для вашего проекта.

В мире электротехники и производства кабелей «гибкость» — это не просто физическое свойство — это строго определенная техническая категория. Если вы когда-либо имели дело с жестким силовым кабелем и гибким, легко сгибаемым управляющим проводом, вы на собственном опыте ощутили разницу между классами проводников.

Большинство из этих спецификаций регулируются международным стандартом. IEC 60228 . В этом руководстве подробно рассматривается Проводники класса 5 — отраслевой стандарт для гибких приложений, охватывающий требования к строительству, электрические ограничения и реальные варианты использования.

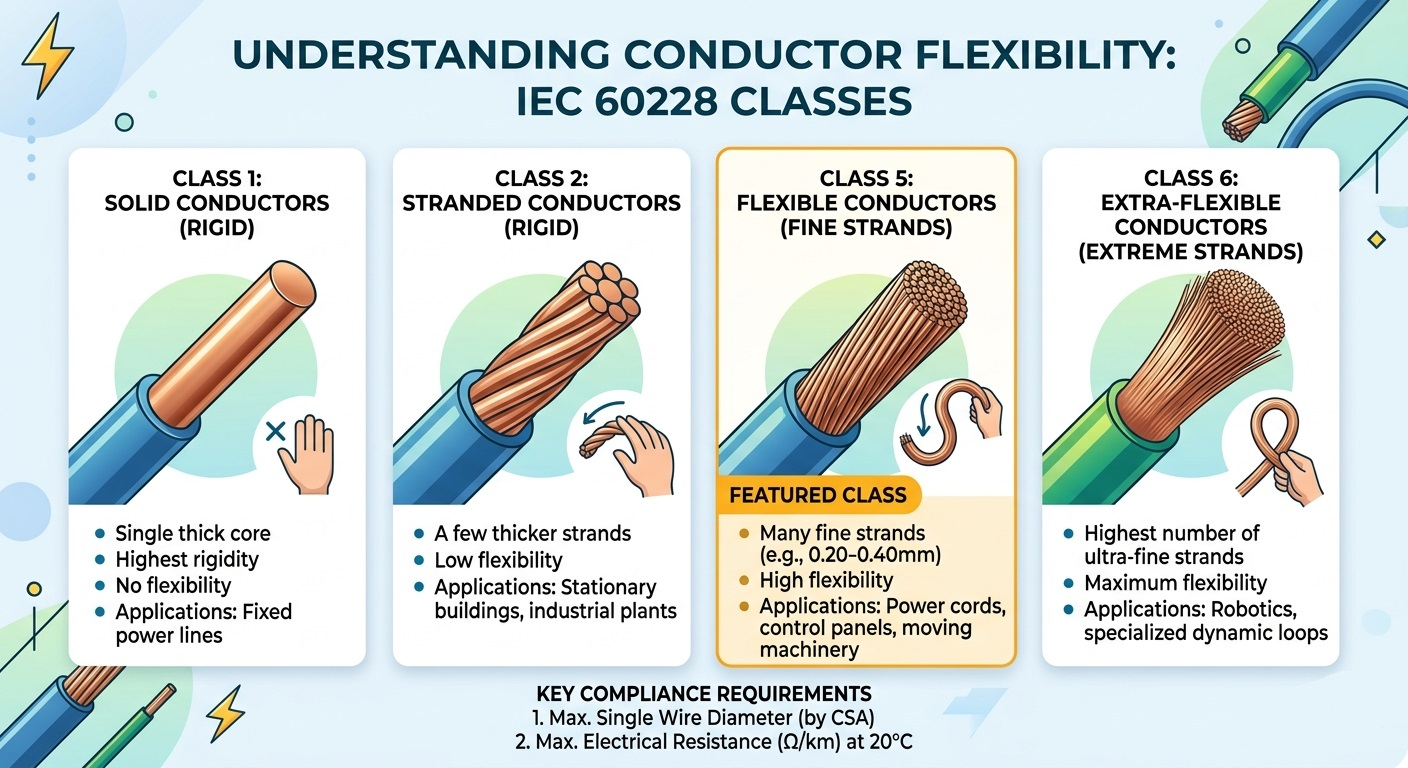

Понимание структуры классификации проводников IEC 60228

IEC 60228 (и его британский эквивалент BS EN 60228) классифицирует проводники на четыре основных класса в зависимости от конструкции и гибкости. Понимание места Класса 5 в этой иерархии необходимо для правильного выбора продукта:

Что делает дирижера «классом 5»? Технические характеристики

Проводник класса 5 состоит из нескольких тонких медных проволок, скрученных вместе для обеспечения гибкости. Вопреки распространённым предположениям, стандарт IEC 60228 нет строго прописывайте общее количество прядей. Вместо этого стандарт требует соблюдения двух основных показателей:

1. Максимальный диаметр отдельных проводов

Чтобы гарантировать, что проводник остается действительно гибким, стандарт IEC 60228 устанавливает строгий верхний предел диаметра каждой отдельной жилы. Более тонкие пряди легче сгибаются, что снижает усталость металла при повторяющихся циклах сгибания. Репрезентативные примеры из стандарта включают в себя:

• Провод 75 мм² → максимальный диаметр отдельного провода: 0,21 мм
• Проводник 5 мм² → максимальный диаметр отдельного провода: 0,26 мм.
• Проводник 10 мм² → максимальный диаметр отдельного провода: 0,41 мм.
• Провод 35 мм² → максимальный диаметр отдельного провода: 0,41 мм.

2. Максимальное электрическое сопротивление при 20°C.

Электрическое сопротивление является определяющим критерием производительности. Общее сопротивление готового проводника класса 5 не должно превышать значений, указанных в таблицах сопротивлений IEC 60228, измеренных при 20°C. Это правило дает производителям гибкость при проектировании: если производитель использует провода диаметром 0,20 мм вместо максимального диаметра 0,21 мм, это приемлемо — при условии, что готовый проводник по-прежнему соответствует пределу сопротивления.

Этот двухпараметрический подход (сопротивление диаметра провода) гарантирует, что проводники класса 5 являются физически гибкими и электрически эффективными, без чрезмерной спецификации производственного процесса.

Проводники класса 5 и класса 2: основные различия

Инженеры-электрики часто сталкиваются с выбором между проводниками класса 2 и класса 5. Решение зависит от того, будет ли кабель использоваться стационарно или в мобильном/гибком исполнении. Вот прямое сравнение:

Основные области применения проводников IEC 60228 класса 5

Поскольку проводники класса 5 могут выдерживать умеренную вибрацию и многократные изгибы без разрушения, они применяются в широком спектре отраслей промышленности:

• Гибкие шнуры и удлинители: бытовая техника, электроинструменты и портативное оборудование, кабели которого необходимо регулярно сматывать, разматывать и перемещать.
• Промышленные панели управления. Плотная прокладка по углам и через кабельные каналы требует радиуса изгиба, достижимого только при использовании тонкожильных проводов.
• Автомобильные жгуты проводов: постоянная вибрация двигателя и циклическое изменение температуры требуют использования проводников, устойчивых к усталости металла в течение всего срока службы автомобиля.
• Морские и морские установки. Постоянное движение волн в сочетании с ограниченным пространством делает класс 5 предпочтительным выбором для бортового распределения электроэнергии.
• Робототехника и автоматизация: для шарнирно-сочлененных роботов-манипуляторов требуются кабели, которые сгибаются тысячи раз в день без сбоев — класс 5 отвечает этому требованию для приложений с умеренной гибкостью (класс 6 для приложений с высокой гибкостью).

Почему указание класса 5 IEC 60228 важно для вашего проекта

Выбор кабеля, продаваемого как «гибкий», без ссылки на признанный стандарт, такой как IEC 60228, класс 5, сопряжен со значительным риском. Соблюдение этого стандарта обеспечивает три конкретные гарантии:

• Безопасность: пределы сопротивления гарантируют, что проводник не перегреется при номинальном токе, предотвращая ухудшение изоляции и потенциальную опасность возгорания.
• Совместимость: стандартизированные максимальные диаметры проводов обеспечивают правильную установку проводника в стандартные наконечники, наконечники и клеммные колодки без необходимости внесения изменений.
• Долговечность: тонкая скрутка предотвращает усталость металла при многократном изгибании, значительно продлевая срок службы кабеля по сравнению с альтернативами, не отвечающими требованиям.

При приобретении кабелей на международном уровне сертификация IEC 60228 также упрощает утверждение регулирующих органов, поскольку стандарт принят или признан в ЕС (BS EN 60228), Австралии (AS/NZS 1125) и на многих других рынках.

Часто задаваемые вопросы о проводниках класса 5

Класс 5 — это то же самое, что гибкий кабель?

Не совсем. «Гибкий кабель» — это широкий коммерческий термин. Класс 5 — это особая классификация проводников IEC 60228 с измеримыми техническими требованиями. Кабель может продаваться как гибкий, не соответствующий спецификациям класса 5.

Можно ли использовать проводники класса 5 вне помещений?

Класс 5 относится только к конструкции проводника, а не к общему номиналу кабеля. Пригодность кабеля для использования вне помещений зависит от материалов изоляции и оболочки (например, устойчивого к ультрафиолетовому излучению ПВХ, сшитого полиэтилена). Всегда проверяйте полную спецификацию кабеля, а не только класс проводника.

В чем разница между 5 классом и 6 классом?

Оба являются гибкими классами проводников. В классе 6 используются еще более тонкие пряди, что обеспечивает большую гибкость и меньший минимальный радиус изгиба. Класс 6 предназначен для высокодинамичных применений, таких как непрерывное изгибание в буксирных цепях, а класс 5 охватывает сценарии умеренной гибкости.
