Как выбрать кабель ЧРП для промышленной техники

В современных промышленных системах соединение частотно-регулируемого привода (ЧРП) и электродвигателя представляет собой одну из наиболее электрически агрессивных сред. Высокие частоты переключения, скачки напряжения и электромагнитные помехи (ЭМП) создают чрезвычайную нагрузку на кабели.

Выбор неподходящего кабеля — это не просто незначительный недостаток конструкции — он может привести к:

• Преждевременный отказ изоляции двигателя
• Повреждения подшипников, вызванные блуждающими токами
• Повышенные электромагнитные помехи (EMI)
• Незапланированные простои и затраты на техническое обслуживание

Поэтому правильно спроектированный кабель частотно-регулируемого привода имеет решающее значение для надежности, безопасности и долговременной работы системы.

1. Понимание операционной среды ЧРП

В отличие от традиционных источников питания, преобразователи частоты используют широтно-импульсную модуляцию (ШИМ) для управления скоростью двигателя. Это создает несинусоидальный сигнал с:

• Высокая dv/dt (скорость изменения напряжения)
• Перенапряжение отраженной волны (особенно при длинных кабелях)
• Синфазное напряжение и циркулирующие токи

Почему стандартные кабели не работают

Кабели общего назначения, такие как THHN, или обычные провода с ПВХ-изоляцией не предназначены для таких условий. Со временем у них могут возникнуть:

• Ухудшение изоляции из-за коронного разряда
• Чрезмерное накопление тепла
• Утечка электромагнитных помех, влияющая на близлежащие приборы

Результат: Сокращение срока службы двигателя и нестабильная работа системы.

2. Ключевые критерии выбора кабелей VFD

A. Тип изоляции: сшитый полиэтилен для высокочастотной стабильности.

Система изоляции является первой линией защиты от электрического напряжения.

Рекомендуется: Сшитый полиэтилен (СПЭ)

Технические преимущества:

• Высокая диэлектрическая прочность, позволяющая выдерживать скачки напряжения.
• Низкие диэлектрические потери и емкость
• Превосходный температурный рейтинг (обычно 90–125 °C)
• Высокая устойчивость к коронному разряду

По сравнению с ПВХ, сшитый полиэтилен значительно увеличивает срок службы изоляции в высокочастотных средах.

B. Расширенное экранирование для контроля электромагнитных помех

Подавление электромагнитных помех является одним из наиболее важных требований в устройствах с ЧРП.

Без надлежащего экранирования электромагнитный шум может:

• Вмешиваться в работу ПЛК, датчиков и систем связи.
• Вызывают ложные сигналы и эксплуатационные ошибки.
• Повышайте комплаенс-риски в регулируемых средах

Рекомендуемые защитные конструкции:

• Медный ленточный щит

• Отлично справляется с подавлением высокочастотного шума.
• Обеспечивает путь заземления с низким импедансом.
  • Щит из фольги
• Охват ≥85%
• Сочетает гибкость с высокой эффективностью экранирования.

Ключевая функция:

Хорошо спроектированный щит гарантирует, что синфазные токи возвращаются по кабелю , а не повреждать подшипники двигателя.

C. Симметричное заземление

Геометрия кабеля напрямую влияет на электрические характеристики.

Оптимальная конфигурация:

• 3 фазных провода
• 3 симметрично расположенных заземляющих проводника

Преимущества производительности:

• Уменьшает излучение электромагнитного поля
• Балансирует распределение тока заземления
• Минимизирует напряжение на валу и токи в подшипниках

Эта конструкция особенно важна в моторы средней и большой мощности .

D. Номинальное напряжение и защита от отраженной волны

Из-за явления отраженных волн пики напряжения на клеммах двигателя могут достигать 2–3-кратное номинальное напряжение .

Рекомендуемые рейтинги:

• 600 В/1000 В для стандартных промышленных систем
• 2000В для:

• Длинные кабельные трассы
• Высокочастотные приводы
• Критические приложения

Инженерное понимание:
Системы изоляции с более высоким номинальным напряжением обеспечивают запас безопасности, который значительно снижает риск отказа.

3. Размеры кабеля и рекомендации по установке

Мощность и температурный контроль

Правильный размер проводника должен учитывать:

• Ток полной нагрузки двигателя (FLA)
• Температура окружающей среды
• Способ установки (лоток, короб, открытый воздух)
• Группировка кабелей и коэффициенты снижения номинальных характеристик

Неправильный размер может привести к перегреву и сокращению срока службы кабеля.

Гибкость и механические характеристики

В динамических средах, таких как:

• Робототехника
• Автоматизированные производственные линии
• Перемещение техники

Используйте высокогибкие кабели VFD. предназначен для непрерывных циклов движения и изгиба.

Экологическая устойчивость

Промышленная среда может быть суровой и непредсказуемой.

Рекомендуемые материалы куртки:

• ТПЭ (термопластичный эластомер):

• Превосходная стойкость к маслам, истиранию и химическому воздействию.
• Идеально подходит для промышленных и суровых условий
  • Специализированный ПВХ:
• Экономичный
• Подходит для общепромышленного применения.

Дополнительные факторы защиты:

• Устойчивость к ультрафиолетовому излучению (наружная установка)
• Защита от влаги и проникновения воды
• Устойчивость к охлаждающим жидкостям и промышленным химикатам

4. Соблюдение требований и стандартов (критически важно для глобальных проектов)

При выборе кабелей VFD для международных проектов соблюдение требований имеет решающее значение.

Общие стандарты, которые следует учитывать:

• UL (Северная Америка)
• Стандарты IEC/EN (Европа)
• RoHS и REACH (экологическое соответствие)

Выбор совместимых кабелей гарантирует:

• Упрощение утверждения проектов
• Снижение юридических и операционных рисков
• Совместимость с мировыми рынками

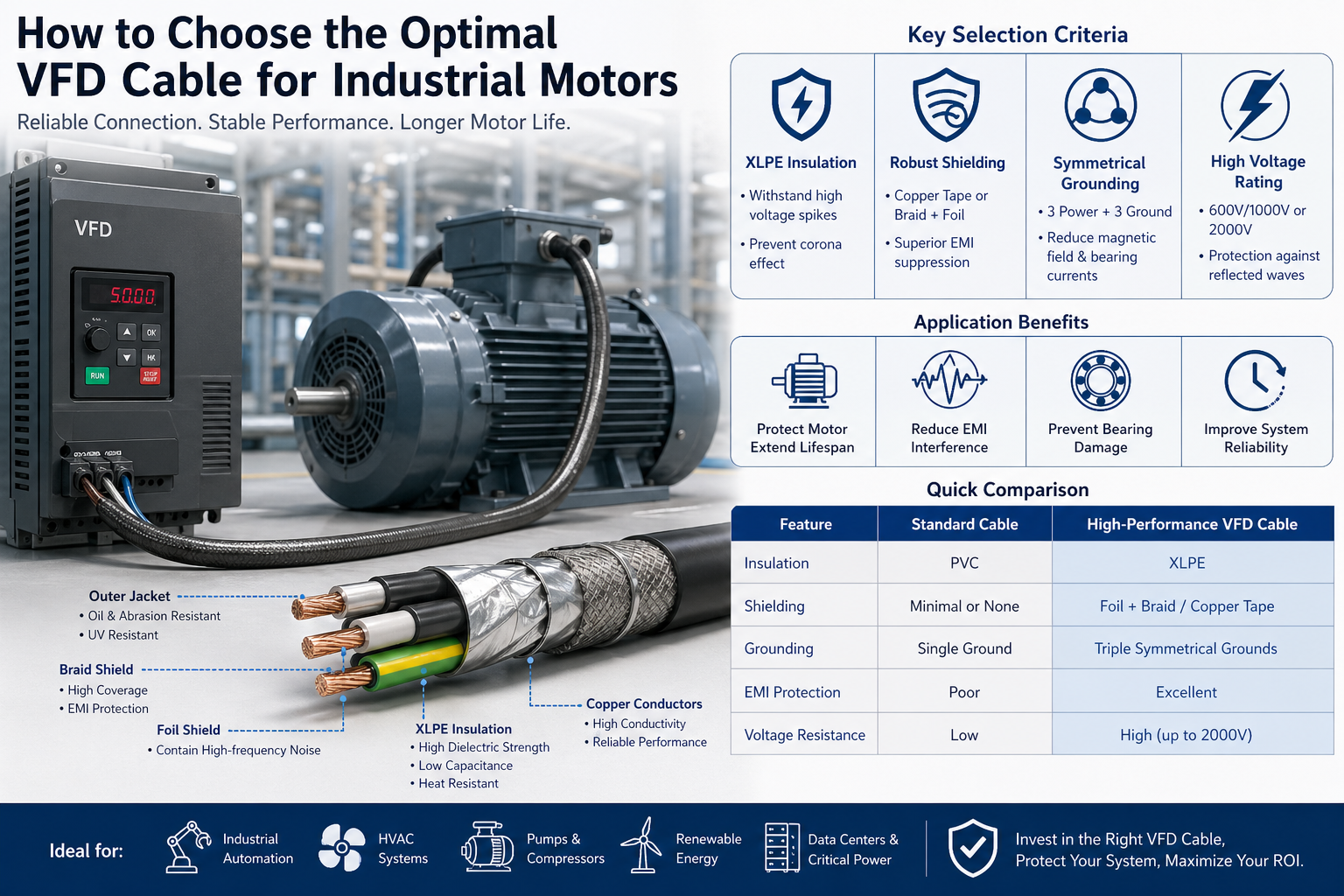

5. Быстрое сравнение: стандартный кабель и кабель VFD

Особенность	Стандартный кабель	Высокопроизводительный кабель VFD
Изоляция	ПВХ	XLPE
Экранирование	Минимальный/Нет	Оплетка из фольги/медная лента
Заземление	Одинокий	Симметричный мульти-земля
Контроль электромагнитных помех	Бедный	Отлично
Сопротивление напряжению	Низкий	Высокое (до 2000В)

6. Сценарии применения

Высокопроизводительные кабели VFD широко используются в:

• Системы промышленной автоматизации
• Системы HVAC с приводами с регулируемой скоростью
• Насосно-компрессорные системы
• Центры обработки данных и критические энергосистемы
• Возобновляемые энергетические системы (ветер, солнце)

Каждая из этих сред требует стабильная, малошумная и высоконадежная передача энергии .

7. Заключение: стратегические инвестиции, а не просто компонент

Выбор правильного кабеля частотно-регулируемого привода — это не просто решение по техническим характеристикам, это долгосрочные инвестиции в надежность системы.

Хотя высокопроизводительные кабели VFD могут иметь более высокую первоначальную стоимость, они обеспечивают:

• Сокращение времени обслуживания и простоев
• Увеличенный срок службы двигателя и оборудования
• Улучшенная электромагнитная совместимость (ЭМС)
• Более низкая совокупная стоимость владения (TCO)

Окончательное понимание:
Правильно выбранный кабель ЧРП выступает в качестве защитного барьера между приводом и двигателем, обеспечивая эффективную, стабильную и бесперебойную работу на протяжении всего жизненного цикла системы.
