Полное руководство по проводке освещения умного дома: протоколы, стандарты и ошибки.

Современные умные дома превратились из отдельных устройств в глубокую координацию экосистемы всего дома. Базовая архитектура проводки системы освещения определяет стабильность, масштабируемость и безопасность сети. Ошибки в проводке могут в дальнейшем легко привести к огромным затратам на техническое обслуживание. В этой статье представлен подробный анализ рекомендаций по подключению интеллектуального освещения, основанный на реальной инженерной логике и международных электрических стандартах.

1.Протоколы связи и архитектура топологии.

• KNX и физическая изоляция

В интеллектуальном освещении инфраструктурного уровня KNX использует выделенную зеленую витую пару, полностью физически изолирующую передачу данных от сети 220 В. Его децентрализованная архитектура означает отсутствие единого центрального хоста; ни один сбой одного узла не парализует всю сеть, обеспечивая чрезвычайно высокую надежность.

• Цифровой протокол DALI

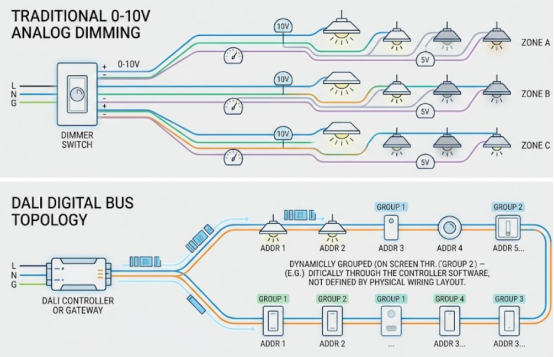

По сравнению с проблемами падения напряжения и мерцания, типичными для аналогового регулирования яркости 0–10 В, протокол DALI представляет собой настоящую двустороннюю цифровую связь. Согласно стандарту IEC 62386-101 падение напряжения постоянного тока между любыми двумя устройствами на шине DALI не должно превышать 2 В постоянного тока, а максимальное расстояние до источника питания не должно превышать 300 метров.

2. Основные характеристики высоковольтной проводки.

• Полностью отказаться от проводки без нейтрали

Традиционные переключатели управляют только проводом под напряжением. Если в интеллектуальном переключателе отсутствует нейтральный провод, он должен полагаться на скомпрометированный механизм резервного питания «без нейтрали», который вызывает фатальное периодическое «мерцание» светодиода или явление «фантомного света». Кроме того, максимальные нагрузки «без нейтрали» обычно ограничиваются примерно 800 Вт, что намного ниже 2500 Вт стандартных переключателей с нейтралью. В новых проектах или проектах реконструкции во всех распределительных коробках должен быть установлен независимый нейтральный провод. .

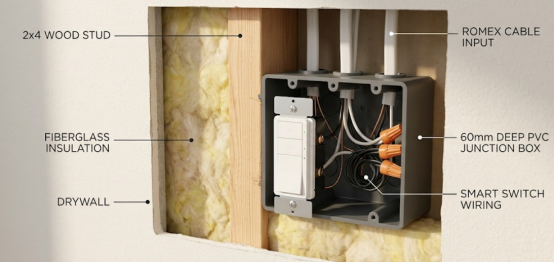

• Распределительные коробки глубиной 60 мм

Интеллектуальные панели выделяют значительное количество тепла во время работы с полной нагрузкой и требуют размещения большего количества клемм для проводки. Традиционные коробки диаметром 50 мм легко повреждают изоляцию под давлением, что может привести к отключению из-за перегрева или возгоранию. Настоятельно рекомендуется использовать вместительные коробки из ПВХ глубиной 60 мм, соответствующие сертификату огнестойкости UL 94 V-0.

• Строго запрещайте общие нейтрали

Смешение нейтральных проводов из разных цепей может привести к тому, что предположительно безопасная нейтраль будет нести смертельное обратное напряжение, если выключатель по ошибке переключится во время технического обслуживания, что приведет к серьезному поражению электрическим током. Кроме того, это вызывает серьезный дисбаланс токов, вызывая частое срабатывание выключателя защиты от утечки распределительной коробки, парализуя интеллектуальную систему.

3. Технология низковольтного драйвера постоянного тока

• Постоянное напряжение (CV):

Подходит для гибких светодиодных лент с использованием архитектуры параллельного подключения. Преимущество: поддерживает произвольную резку и сращивание на месте; Недостаток: сильно ограничивается падением напряжения в сети, в результате чего дальний конец длинных полос становится тусклым и желтым.

• Постоянный ток (CC):

Подходит для мощных антибликовых прожекторов, требующих последовательного физического подключения. Полностью предотвращает тепловое перегорание светодиодов и устраняет воздействие перепадов напряжения на больших расстояниях с физического уровня, обеспечивая абсолютную постоянство яркости от начала до конца.

4. Блокировки управления и режим развязки

Когда пользователь нажимает физический интеллектуальный настенный выключатель, чтобы отключить питание, коммуникационный чип, встроенный в потолочную интеллектуальную лампу RGBW, мгновенно теряет питание и отключается от сети. Это приводит к тому, что мобильное приложение или голосовой помощник полностью теряют контроль и могут даже привести к постоянному разрушению топологии беспроводной ячеистой сети всего дома.

Окончательное решение: программная развязка

Принудительно включите «Отключенный режим» в серверной части устройства. Физическое реле, контролирующее высокое напряжение внутри переключателя, постоянно заблокировано в «закрытом» состоянии проводимости, гарантируя, что подача питания никогда не будет отключена. Действия физических кнопок преобразуются в чисто цифровые команды, отправляемые в мозг системы. Это решение «всегда включено» требует хорошо заметных предупреждающих надписей на распределительной коробке, чтобы предотвратить случайное поражение электрическим током во время замены лампы.

Часто задаваемые вопросы

Вопрос 1: Могут ли низковольтные сигнальные провода и высоковольтные линии электропередачи использовать один и тот же кабелепровод?

А: Абсолютно нет. Переменное магнитное поле и кратковременные скачки высокого напряжения вызывают серьезные электромагнитные помехи (EMI), которые непосредственно приводят к потере пакетов данных или сбою управления в сети низкого напряжения. Международные стандарты требуют минимального параллельного зазора 30 см (12 дюймов); если пересечение неизбежно, они должны пересекаться перпендикулярно под углом 90 градусов.

Вопрос 2. Почему интеллектуальные светодиодные светильники слабо мерцают даже после выключения?

А: Обычно это происходит из-за скомпрометированных интеллектуальных переключателей «без нейтрали». В выключенном состоянии они используют байпасную схему, чтобы пропускать через лампочку небольшой ток для подачи питания. Заряды накапливаются в конденсаторе светодиода до порога проводимости, излучают свет, а затем гаснут, повторяясь, образуя явление мерцающего или «призрачного света».

Вопрос 3. В чем заключается наибольшая угроза безопасности при покупке трансграничных товаров или использовании дешевых релейных модулей?

А: Неспособность получить местные законодательные сертификаты безопасности (например, IEC/CE, UL, CCC) или несоответствие сечения провода номинальному току. Если слаботочный модуль подключен к мощной нагрузке, контакты быстро нагреваются и окисляются, ускоряя термическое старение и распад изоляционных материалов, что в конечном итоге приводит к перегоранию оборудования или даже возгоранию.
