Руководство по выбору оптоволокна для централизованной обработки данных высокой плотности: основные технические характеристики и сравнение стоимости между OM4 и OM5.

В ходе эволюции глобальных центров обработки данных в сторону сетевых архитектур 100G, 400G и 800G выбор кабельной среды физического уровня напрямую определяет производительность и совокупную стоимость владения (TCO) вычислительных кластеров. В рамках многомодового оптоволокна (MMF) для соединений на короткие расстояния OM4 и OM5 в настоящее время являются наиболее широко используемыми и передовыми решениями. Эта статья, основанная на строгих теориях оптической физики и международных стандартах, представляет собой структурированный технический справочник по выбору сред.

1. Основные физические механизмы и широкополосные характеристики

• OM4 (многомодовое волокно, оптимизированное лазером):

Его чрезвычайно высокая эффективная модальная полоса пропускания оптимизирована исключительно для одной длины волны 850 нм (до 4700 МГц·км). Поскольку модальная дисперсия резко увеличивается при отклонении от длины волны 850 нм, OM4 должен в значительной степени полагаться на Параллельная оптика механизм — линейное увеличение количества оптоволоконных каналов — для достижения более высоких скоростей передачи данных.

• OM5 (широкополосное многомодовое волокно, WBMMF):

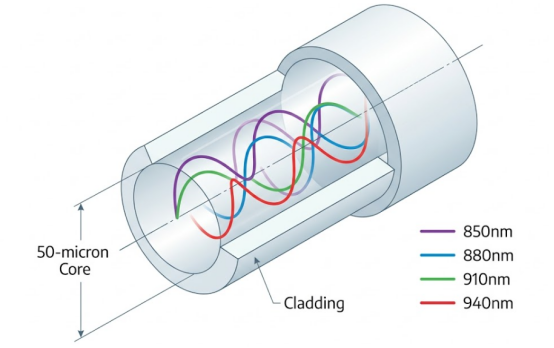

Без ущерба для производительности на длине волны 850 нм он дополнительно требует минимальной полосы пропускания 2470 МГц·км на длине волны 953 нм. Эта конструкция со сглаженной дисперсией специально разработана для Мультиплексирование с разделением коротких волн (SWDM) и Двунаправленный (BiDi) передача, позволяющая передавать без потерь 4 длины волн одновременно в одном волокне, достигая физического сокращения количества волокон до 75%.

2. Основные технические характеристики и обозначения.

3. Ограничения на расстояние передачи (на основе сетевых протоколов)

При различных скоростях Ethernet и технологиях модуляции производительность передачи по обоим волокнам сильно различается в зависимости от сценария.

• Одноволновое параллельное соединение от 10G до 100G (например, 100GBASE-SR4): Максимальные расстояния передачи для OM4 и OM5 одинаковы и ограничены 100 метрами. Развертывание OM5 в этом сценарии основного стандарта не дает существенной технической выгоды.
• Многоволновое мультиплексирование 100G (например, 100G SWDM4 / 100G SRBD):

При работе с длинноволновыми сигналами OM4 ограничен 100 метрами из-за коллапса полосы пропускания, тогда как OM5 успешно расширяет предел до 150 метров, полагаясь на свои возможности широкополосной компенсации.

• Эра 400G и 800G (модуляция PAM4):

Под одноволновой параллелью СР8 протокола физические ограничения сильно сужаются, в результате чего расстояния OM4 и OM5 сокращаются до диапазона 50–100 метров. Однако при двухволновом мультиплексировании 400GBASE-SR4.2 Протокол OM4 ограничен 100 метрами, тогда как OM5 не только увеличивает полезное расстояние до 150 метров, но и вдвое сокращает необходимое количество жил кабеля до 8 жил.

3. Рекомендации по ТШО и инженерному развертыванию

l Придерживайтесь зоны экономической эффективности OM4 (стандартная короткая досягаемость)

Для большинства традиционных корпоративных центров обработки данных и сетевых топологий типа Spine-Leaf длиной менее 100 метров использование подхода «недорогой ленточный кабель OM4 для приемопередатчика SR4/SR8» дает значительно меньшие первоначальные капитальные затраты, чем решение OM5 WDM, что делает его оптимальным выбором по совокупной стоимости владения. Более того, параллельная архитектура OM4 прекрасно поддерживает требования к коммутации портов коммутатора.

l Используйте OM5 для стратегических прорывов (высокая плотность и устаревшие обновления)

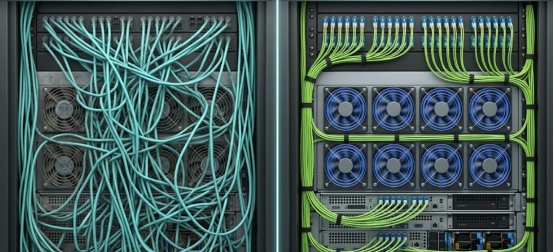

OM5 обеспечивает исключительно высокую рентабельность инвестиций в двух жестких сценариях: во-первых, безкабельная модернизация устаревших сетей между поколениями с использованием дуплексных волокон и модулей SWDM4 для достижения скачка пропускной способности на месте, избегая астрономических затрат на замену кабелей. Во-вторых, вычислительные кластеры искусственного интеллекта высокой плотности, сокращающие объем магистральных кабелей в 4–8 раз, освобождающие драгоценное пространство в стойке, разблокирующие воздушный поток серверов и радикально сокращающие эксплуатационные расходы.

Часто задаваемые вопросы

Вопрос: В сети высокой плотности ToR может ли OM5 в сочетании с трансиверами SWDM обеспечить разделение портов для подключения нескольких независимых серверов?

А: Нет. Технология WDM мультиплексирует несколько длин волн в одно и то же физическое волокно, которое нельзя пассивно демультиплексировать на серверы в разных физических местах. Если требуется разводка портов с высокой плотностью соединения, единственным жизнеспособным решением остается традиционное параллельное оптоволокно OM4.

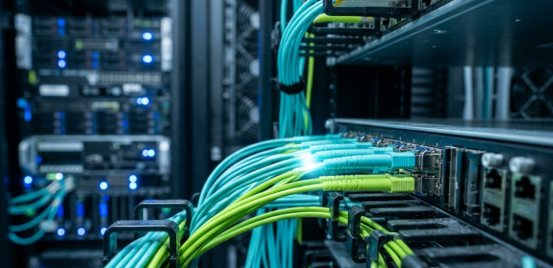

Вопрос: Почему стандарты требуют изменения цвета внешней оболочки OM5 на салатовый?

О: В серверных комнатах с высокой плотностью размещения десятков тысяч патч-кордов узнаваемый салатовый цвет позволяет оперативному персоналу четко отличить его от бирюзового цвета OM3/OM4, что значительно сокращает время отслеживания кабеля и риск случайного отключения, прерывающего работу.

Вопрос: Является ли OM5 обязательным при развертывании сверхскоростного Ethernet 400G или 800G?

О: Не обязательно. Это зависит от технологического маршрута трансивера. При использовании одноканальных протоколов SR8 расстояния OM4 и OM5 сокращаются до 50–100 метров. Только при использовании многоволновых двунаправленных протоколов, таких как SR4.2, активируется преимущество широкополосной связи OM5, достигая на 50 % большей дальности действия по сравнению с OM4.
