Технические характеристики: Формы жилых силовых приборов. Подробное руководство по литературным, уплотненным (секторным) и профилированным (трапециевидным) проводникам.

В энергетике и выборе кабеля форма проводника является решающим фактором, влияющим на характеристики кабеля, структурные размеры и стоимость проекта. Различные конструкции проводников имеют значительные различия в коэффициенте заполнения, внешнем диаметре, использовании материала и методах установки.

Общие формы проводников в современной технике включают: Круглые проводники , Уплотненный (сектор / Плитка -образный ) Проводники и Профилированные (трапециевидные) проводники . В этом документе систематически анализируются эти структуры, чтобы предоставить четкую ссылку для проектировщиков и персонала, занимающегося закупками.

Я. Зачем различать формы проводников?

Хотя проводники должны в первую очередь соответствовать требованиям по площади поперечного сечения и сопротивлению, практическая инженерия требует большего:

• Структурные пробелы : В многожильных кабелях зазоры между жилами влияют на общую структуру.
• Внешний диаметр : Структура проводника напрямую влияет на общий диаметр кабеля.
• Эффективность установки : Внешний диаметр определяет необходимое пространство для прокладки, размер кабелепровода и сложность конструкции.
• Оптимизация дизайна : Выбор правильной формы является ключевым методом оптимизации конструкции кабеля.
• Эффективность материала : Для средних и больших поперечных сечений форма проводника часто важнее, чем просто добавление материала.

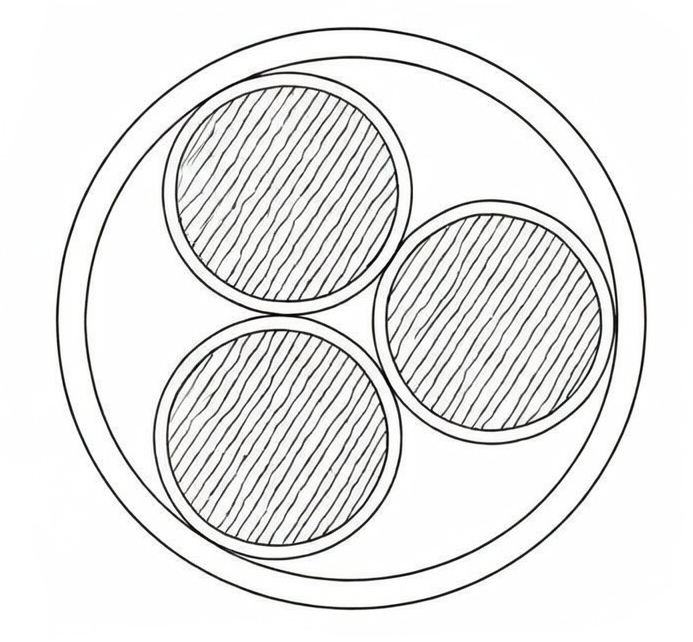

II. Круглые проводники

1. Строительство:

Наиболее распространенная форма, состоящая из скрученных круглых медных или алюминиевых проводов, доступных в стандартных многопроволочных или уплотненных круглых конструкциях.

2. Преимущества :

• Отлаженный производственный процесс с самой длительной историей применения.
• Превосходная гибкость, облегчающая сгибание и установку.
• Высокая совместимость со стандартными кабельными наконечниками.
• Универсальный для различных типов кабелей.

3. Ограничения:

Естественные зазоры между круглыми проводами приводят к более низкому коэффициенту заполнения, что приводит к меньшей эффективности использования пространства и увеличению внешнего диаметра в многожильных конструкциях.

4. Приложения:

От малого до большого поперечного сечения силовые кабели , строительные провода, кабели управления/приборов и приложения с высокой гибкостью.

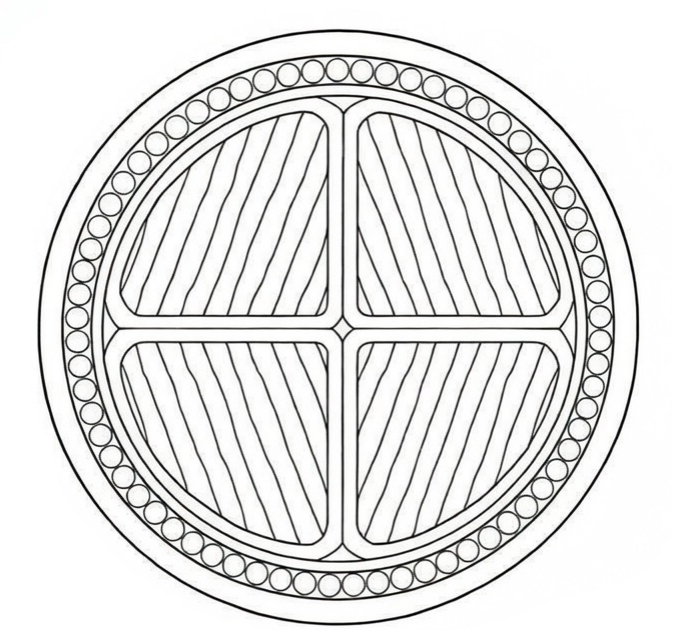

III. Уплотненный (сектор / Tile-shaped) Conductors

1. Определение:

Проводники, образованные путем прессования проводов некруглого сечения для увеличения коэффициента заполнения; обычно рассматривается как секторные или плиточные формы.

2. Преимущества:

• Значительно более высокий коэффициент заполнения проводника.
• Эффективно уменьшает общий внешний диаметр кабеля.
• Уменьшает требуемый объем изоляционных и обшивочных материалов.
• Повышает компактность многожильных кабельных конструкций.

Результат: при одинаковом сечении они более компактны, чем круглые проводники.

3. Замечания по применению:

Из-за некруглого сечения при заделке требуются специальные клеммы или обработка концов.

4. Приложения:

Низковольтные многожильные кабели, распределительные магистральные линии, кабели сечением 35 мм² и выше, а также объекты муниципальной энергетики.

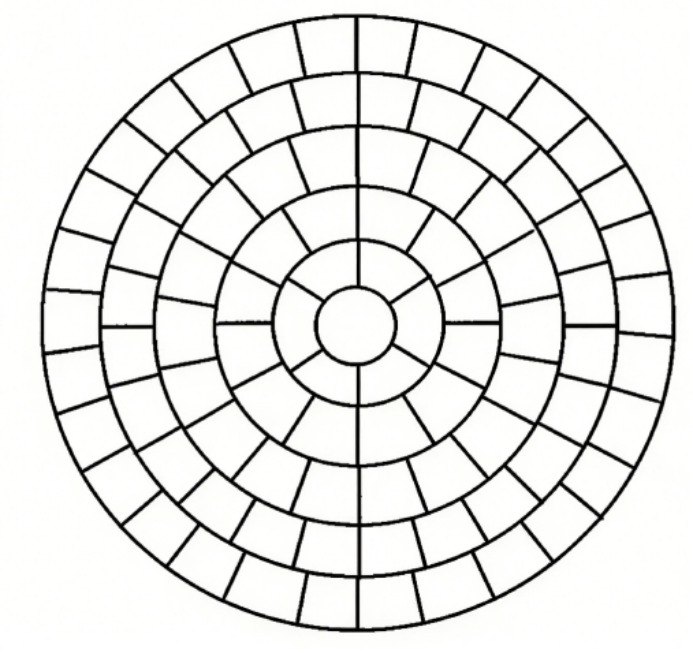

IV. Профилированные (трапециевидные/фасонные) проводники

1. Строительство:

Также известные как трапециевидные проводники, в них используются жилы проволоки трапециевидной формы, образующие очень плотную структуру посредством точного прессования.

2. Преимущества:

• Самый высокий коэффициент заполнения проводника.
• Самая компактная конструкция кабеля.
• Дальнейшее уменьшение внешнего диаметра при сохранении электрических характеристик.
• Оптимизированное использование металлических материалов.

3. Приложения:

Силовые кабели среднего и большого сечения, модернизация городских сетей, промышленные энергосистемы и проекты со строгими ограничениями на диаметр и вес кабеля.

V. Руководство по сравнению и выбору

1. Сравнительная таблица

2. Электрические характеристики и рекомендации по выбору

• Электрический стандарт : Независимо от формы, все проводники соответствуют требованиям по сопротивлению постоянному току (например, IEC 60228) для данного поперечного сечения. Выбор формы – это выбор инженерной оптимизации, а не электробезопасности.
• Малые сечения : Используйте круглые проводники для экономии и универсальности.
• Многоядерные средние/большие секции : Отдавайте предпочтение уплотненным (секторным) проводникам для продуманной конструкции.
• Строгие требования к пространству : Для максимальной компактности используйте профилированные (трапециевидные) провода.
