Логика обозначений измерений: анализ региональных региональных языков и расшифровка основных систем идентификации.

При выборе или проектировании кабелей вас когда-нибудь смущали такие комбинации букв, как «YJV», «NA2XY» и «THHN»? Эти коды не случайны; это основные «технические удостоверения», в которых указан материал проводника, структура изоляции, характеристики оболочки и даже сценарий применения. Во всем мире из-за различий в технологических традициях, стандартных системах и инженерных потребностях возникли различные уникальные правила наименования. Понимание этих «технических диалектов» имеет решающее значение для обеспечения точного выбора кабеля и достижения международного технического соответствия в инженерных проектах.

1. Международная основная система именования: основанный на сценариях и профессиональный «технический язык».

1.1 Китайская система (стандарт GB): строгий иерархический «метод инженерной логики».

Китайские модели кабелей строго следуют правилу иерархического кодирования «проводник — изоляция — внутренняя оболочка — броня — внешняя оболочка», которое логически понятно, легко интерпретируется инженерами и идеально адаптировано для крупномасштабных энергетических сетей и строительных проектов.

Типичный пример декодирования: YJV22-0,6/1 кВ

• YJ: изоляция из сшитого полиэтилена (XLPE) (Y означает сшитый полиэтилен, J часто ассоциируется с изоляционными материалами).
• V: оболочка из поливинилхлорида (ПВХ).
• 22: Первая цифра «2» указывает на броню из двойной стальной ленты, вторая цифра «2» указывает на внешнюю оболочку из ПВХ.
• Медные проводники обычно не используются, а алюминиевые проводники обозначаются буквой «L» (например, YJLV22).

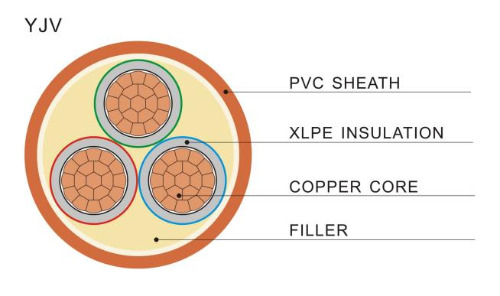

На изображении выше четко показана типичная структура поперечного сечения кабеля серии YJV: медный проводник, изоляция из сшитого полиэтилена, наполнитель, оболочка из ПВХ и армирующий слой.

1.2 Европейская система (IEC/VDE): краткий и эффективный «Метод сокращения материалов»

Европейские страны предпочитают использовать прямые сокращения основных материалов с краткими кодами и подчеркивают плавную интеграцию с правилами ЕС по CPR.

Типичный пример декодирования: NA2XY

• N: кабель, соответствующий стандарту (норма).
• А: алюминиевый проводник
• 2X: Изоляция из сшитого полиэтилена (XLPE) (2X — специальный идентификатор сшитого полиэтилена).
• Y: оболочка из поливинилхлорида (ПВХ). Другой распространенный пример — «H07V-K»: H представляет собой согласованный стандарт, 07 — номинальное напряжение 450/750 В, V — изоляция из ПВХ, а K — для гибкого крепления проводника.

На изображении выше показано поперечное сечение и структурная схема кабеля NA2XY, классической комбинации алюминиевой жилы с изоляцией из сшитого полиэтилена и оболочкой из ПВХ.

1.3 Система США (UL/NEC): ориентированный на производительность «метод функциональной сертификации»

Название в США больше похоже на «знак безопасности», напрямую отражающий ключевые показатели, такие как термостойкость и огнестойкость, что соответствует строгим правилам NEC и системе страховой ответственности.

Типичный пример декодирования: THHN

• T: изоляция из термопластика (обычно на основе ПВХ).
• HH: Высокая термостойкость (90 ℃).
• N: нейлоновая оболочка

Кроме того, также указываются классы огнестойкости (например, CM, CMR, CMP), что подчеркивает доступность рынка и пожаробезопасность.

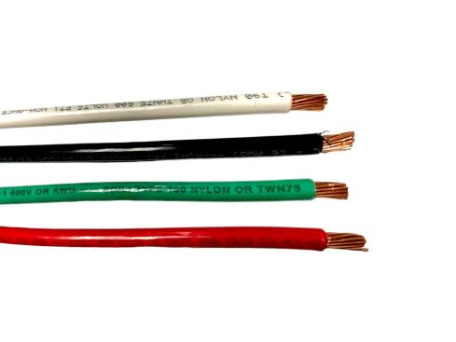

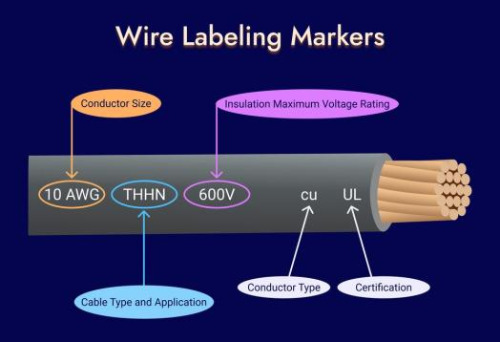

На изображении выше показан типичный метод маркировки и цветовая маркировка проводов THHN, что облегчает быструю идентификацию на месте.

1.4 Ближний Восток и Юго-Восточная Азия: области практики «гибридного применения» международных стандартов

Проекты на Ближнем Востоке (например, в Саудовской Аравии и Ираке) часто требуют двойного соответствия стандартам IEC и BS/VDE, а также предъявляют дополнительные строгие требования к огнестойкости и устойчивости к высоким температурам; Юго-Восточная Азия (например, Сингапур и Вьетнам) использует IEC в качестве образца (CP5, TCVN и т. д.), а в проектах высокого класса часто прямо указывается IEC/BS, особенно подчеркивая малодымные и безгалогенные характеристики LSZH.

2. Фундаментальные различия: точная адаптация к региональным сценариям и стандартам

Китайская система: обслуживает инженерный ритм «стандартизированных закупок быстрого проектирования» с четкими иерархическими уровнями и простым управлением партиями.

• Европейская система: основана на едином рынке и согласовании нормативных требований, обеспечивая минималистское кодирование.
• Система США: берет свое начало из коммерческого страхования и правовой культуры, делая упор на «сертифицируемую деятельность».
• Ближний Восток/Юго-Восточная Азия: стандартная область конвергенции в рамках международной модели EPC (инжиниринг, закупки и строительство), требующая «многостандартизации» продуктов.

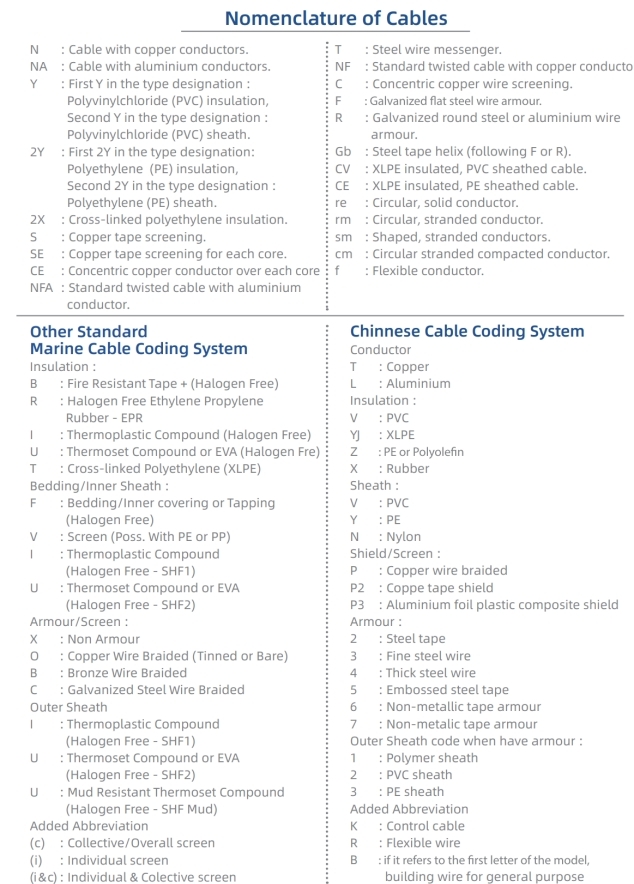

Краткая справочная таблица общего кодирования кабелей:

3. Избегайте ошибок при выборе кабеля: кабели Huapu обеспечивают точное соответствие

Понимание соглашения об именах — это только первый шаг. Что еще более важно, речь идет о соответствии кабеля напряжению вашего проекта, условиям установки, требованиям пожарной безопасности, бюджету и другим факторам. Мы рекомендуем отдавать предпочтение продуктам, прошедшим полное типовое тестирование и сертификацию третьей стороны.

Мы охватываем весь спектр кабелей, включая неизолированные провода, силовые кабели , кабели управления и специальные кабели. Будь то силовые кабели серии YJV, кабели управления KVV, безгалогенные кабели с низким дымом WDZ-YJY, огнестойкие кабели ZR-YJV или специальные продукты, адаптированные к различным формам проводников (круглые, веерообразные, гофрированные), мы можем точно удовлетворить потребности различных сценариев, таких как строительство, промышленность и связь.

Больше не нужно беспокоиться о выборе кабеля для ваших проектов! Huapu Cables поможет вам найти идеальное сочетание! Нажмите на ссылку ниже, чтобы получить индивидуальное решение по выбору и позволить профессиональным кабелям защитить ваши проекты.
