Утечка в коаксиальном кабеле: причины, ослабление экранирования и практические решения на местах

Радиочастотное экранирование и целостность кабеля

Коаксиальный кабель сопротивлением 75 Ом может пройти все стендовые проверки на целостность и сопротивление постоянному току, но при эксплуатации все равно будет иметь серьезные утечки. В магистрали с QAM 862 МГц один обжатый разъем со слабым экранированием на интерфейсе может излучать достаточно энергии, чтобы отключить входной монитор на расстоянии нескольких пролетов. Это руководство посвящено зазору между работающим кабелем и кабелем, который протекает.

Что на самом деле означает утечка в коаксиальном кабеле

Утечка в коаксиальном кабеле — это непреднамеренная передача радиочастотной энергии через внешний проводник коаксиального кабеля либо наружу от кабеля (выход), либо внутрь к центральному проводнику (вход). Щит никогда не представляет собой сплошную трубку. Это алюминиевая фольга толщиной от 25 до 50 микрометров, плетеная оплетка или и то, и другое, и каждый шов, перекрытие, складка и переход соединителя представляют собой зазор, через который может пройти радиочастотное излучение.

Монтажники часто рассматривают утечку как дефект кабеля. На практике это системное свойство. Конструкция кабеля определяет потолок, а разъемы, окончания, радиусы изгиба и воздействие влаги на месте определяют, какая часть этого потолка выживет после года на опоре. Оба направления утечки также выходят из строя по-разному, поэтому заслуживают отдельного внимания.

Как измеряется и оценивается утечка

Утечка определяется количественно как затухание экранирования в децибелах и как передаточное сопротивление в миллиомах на метр, оба измерения измеряются в определенном диапазоне частот. При ослаблении экранирования чем больше число, тем лучше. При передаточном импедансе лучше использовать меньшее число.

EN 50117 — это эталонная серия для кабельного телевидения и спутникового коаксиального кабеля, а его классы являются рабочим языком закупок. Значения, обычно указываемые для диапазона от 30 до 1000 МГц, составляют около 85 дБ для класса A, 75 дБ для класса B и 65 дБ для класса C, а более жесткие классы зарезервированы для конструкций премиум-класса. Всегда сверяйте класс и издание со стандартным текстом, который цитирует ваш клиент, поскольку ограничения меняются между редакциями и диапазонами частот. Репрезентативный лист ответвительного кабеля, такой как Спецификация SYWV-75-5 показывает, как затухание, импеданс и конструкция экрана перечислены вместе, что является единственным справедливым способом сравнить две катушки.

Откуда на самом деле происходит утечка

Большая часть утечек, обнаруженных в ходе полевых проверок, возникает на окончаниях и во время транспортировки, а не внутри кабельного завода. Этот порядок имеет значение, поскольку он указывает вам, на что потратить время на проверку.

• Качество интерфейса разъема. Диэлектрик, срезанный не заподлицо, неравномерно загнутая оплетка или слишком неглубокий обжим оставляет прорезь именно в том месте, где экран перестает быть экраном.
• Повреждение экрана при установке. Скобы, пробитые через оболочку, изгиб, превышающий в десять раз внешний диаметр, или кабель, натянутый за острый угол, — все это деформирует фольгу и открывает путь утечки.
• Попадание влаги в капле. Вода достигает оплетки, развивается коррозия, увеличивается контактное сопротивление и сопротивление передачи. Кабель по-прежнему проходит испытания постоянным током, но с каждым сезоном утечка увеличивается.
• Открытые и незавершенные порты. Порт F, оставшийся без терминатора, ведет себя как щелевая антенна. В многоквартирных кранах это обычный источник жалоб на выход.
• Неправильный кабель для окружающей среды. Кабель с одинарным экраном, проложенный параллельно передатчику, или конструкция с фольгой на длинном пролете антенны будут протекать независимо от того, насколько тщательно он установлен.

Симптомы и порядок диагностики

Классическими симптомами являются периодические ошибки SNR в восходящем направлении, медленно возрастающий минимальный уровень шума на головной станции и проникновение, которое исчезает в момент отключения одного ответвления. Работайте от самого дешевого подозреваемого к самому дорогому, а не заменяйте кабель инстинктивно.

Выбор коаксиального кабеля, который не протекает

Укажите коаксиальный кабель по конструкции экрана и классу затухания экрана, а не только по маркировке RG6. На этикетке указаны размеры, а не характеристики экранирования, и при проверке экранирования два кабеля одинаковых размеров могут находиться на расстоянии 25 дБ друг от друга.

• Выбирайте склеенную фольгу, когда фольга приклеена к диэлектрику, поскольку она сопротивляется изгибу, который приводит к образованию зазоров в несклеенных конструкциях.
• Используйте тройной экран для полетов в воздухе и четырехэкранный экран, если маршрут проходит рядом с передатчиками или радиолокационными установками.
• Подберите оболочку в соответствии с маршрутом: полиэтилен для антенн, подверженных воздействию ультрафиолета, ПВХ или компаунд с низким уровнем дыма для внутренних стояков и приточных помещений.
• Используйте компрессионные разъемы с проверенным обжимным инструментом и избегайте использования разъемов с закручивающимся соединением на любой ветви, по которой проходит обратный трафик.

Коаксиальные кабели для передачи видео и радиочастот с низкими потерями Ознакомьтесь с этой серией коаксиальных кабелей на предмет конструкции экрана и класса затухания экранирования при выборе распределительной сети с сопротивлением 75 Ом, проводки систем видеонаблюдения и головной станции. Посмотреть продукт →

Привычки при установке, позволяющие снизить утечку

Пять привычек предотвращают наиболее предотвратимые утечки в распределительных сетях с сопротивлением 75 Ом, системах видеонаблюдения и коаксиальном кабеле головной станции. Ни один из них не увеличивает значительную стоимость проекта, и все они обходятся дешевле, чем повторный визит. В более крупных конструкциях кабельная колодка также находится внутри шире. связь и данные требования, в которых дисциплина экранирования оценивается наряду с пропускной способностью.

• Соблюдайте минимальный радиус изгиба, в десять раз превышающий внешний диаметр, и прокладывайте кабели на каркасе, а не сгибайте их за угол.
• Закрепите кабельными стяжками или широкими седлами; никогда не прошивайте оболочку скобами, поскольку сжатый диэлектрик меняет импеданс и проколотая фольга дает утечку.
• Сформируйте капельную петлю перед каждой точкой входа и заклейте разъем самоклеящейся лентой, чтобы вода не могла проникнуть в оплетку.
• Затягивайте с моментом, указанным производителем разъема, а не на ощупь, и относитесь к любому разъему, который свободно вращается на кабеле, как к уже вышедшему из строя.
• Проверяйте каждую новую прогонку при вводе в эксплуатацию и закрывайте каждый неиспользуемый порт терминатором на 75 Ом, прежде чем закрывать дверцу шкафа.

Часто задаваемые вопросы

Утечка редко является единичным серьезным сбоем. Он накапливается через неглубокую обжимку, сжатую фольгу и порт, оставленный открытым на сезон. Рассматривайте экранирование как цепь, идущую от фольги через оплетку и разъем в корпус, сначала проверьте соединения и определите кабель по классу затухания экрана, а не по привычке.

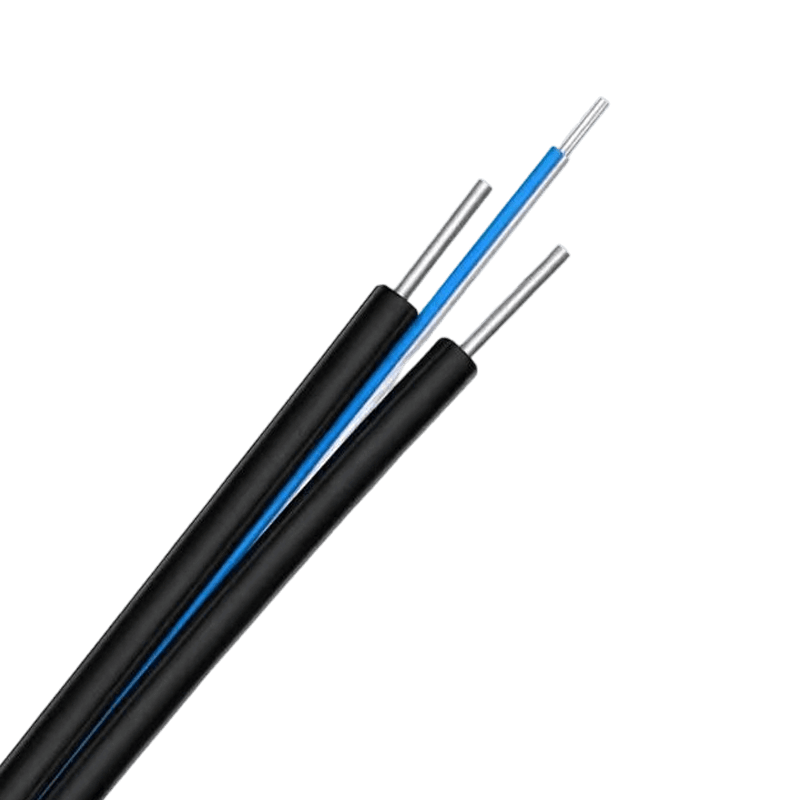

Кабели связи для сетей передачи данных, видео и оптоволокна Ознакомьтесь с вариантами кабелей связи, включая медные, коаксиальные и оптоволоконные конструкции, которые соответствуют потребностям в экранировании и передаче данных в сетях и установках мониторинга. Посмотреть продукт →
