Структурированная кабельная система или технология «точка-точка»: полное руководство на 2026 год.

При проектировании или обновлении сетевой инфраструктуры одним из наиболее важных решений, с которыми вам придется столкнуться, является выбор между структурированная кабельная система и двухточечная кабельная разводка (новички в отрасли иногда называют «структурной кабельной системой»). Выбор, который вы сделаете сегодня, определит производительность, масштабируемость и затраты на обслуживание вашей сети на следующие 10–20 лет.

В этом руководстве мы подробно расскажем, что представляет собой каждый подход к прокладке кабелей, чем они отличаются и какой из них подходит для вашего офиса, центра обработки данных или корпоративной среды.

Быстрый ответ: структурированная кабельная система или двухточечная кабельная система

Структурированная кабельная система представляет собой стандартизированную организованную сетевую инфраструктуру, построенную на основе центральной системы исправлений, соответствующей отраслевым стандартам, таким как ANSI/TIA-568. В нем используется иерархическая структура с патч-панелями, магистральными кабелями и четко определенными подсистемами.

Двухточечная кабельная разводка — это прямой подход к подключению между устройствами, при котором каждый кабель проходит напрямую от одного устройства к другому — без патч-панелей, без централизованной организации. Первоначально его установить быстрее, но по мере роста сети он быстро превращается в запутанный беспорядок.

Для большинства современных предприятий структурированная кабельная система is the recommended choice потому что это обеспечивает более высокую надежность, упрощение устранения неполадок и гораздо более низкие долгосрочные затраты.

Что такое структурированная кабельная система?

Структурированная кабельная система — это комплексная кабельная система, которая поддерживает услуги передачи голоса, данных, видео и мультимедиа во всем здании или кампусе. Вместо того, чтобы прокладывать отдельные кабели от каждого устройства к коммутатору, структурированная кабельная система использует логическую многоуровневую архитектуру, определенную международными стандартами (АНСИ/ТИА-568, ИСО/МЭК 11801).

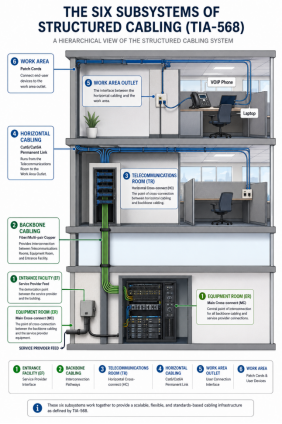

6 подсистем структурированной кабельной системы

Полная структурированная кабельная система разбита на шесть стандартизированных подсистем:

1. Входное сооружение (EF) – Место, где кабели внешнего поставщика услуг входят в здание.
2. Аппаратная (ER) – Здесь расположены основные серверы, коммутаторы и телекоммуникационное оборудование.
3. Магистральная кабельная система – Вертикальная или междомовая кабельная разводка, соединяющая аппаратные помещения с телекоммуникационными помещениями.
4. Телекоммуникационный зал (ТР) – Промежуточный концентратор, где заканчивается магистральная кабельная система и начинается горизонтальная кабельная разводка.
5. Горизонтальная прокладка кабелей – Проходит от телекоммуникационной комнаты до отдельных розеток на рабочем месте, обычно с использованием Cat6, Cat6A или оптоволокна.
6. Рабочая зона – Пространство конечного пользователя, включая розетки, патч-корды и подключенные устройства.

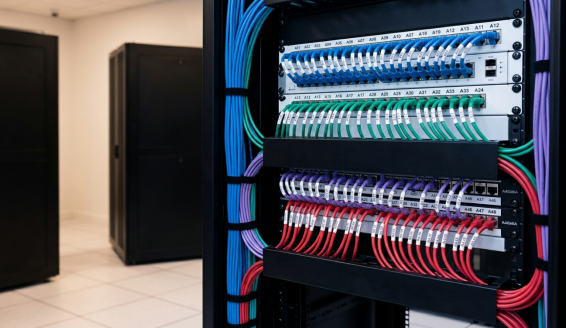

Ключевые компоненты структурированной кабельной системы

• Патч-панели для организованного прекращения и легкого перемещения/добавления/изменения
• Магистральные кабели (магистральные соединения высокой плотности)
• Управление кабелями (кабельные лотки, короба, вертикальные/горизонтальные менеджеры)
• Маркировка и документация за каждую кабельную трассу
• Стандартизированные разъемы (РДЖ45, ЛК, МТР/МПО)

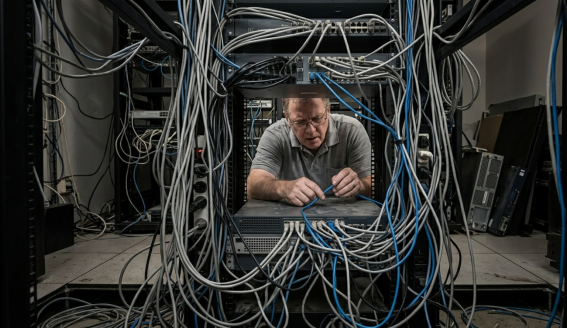

Что такое кабельная система «точка-точка»?

Кабельная разводка «точка-точка», также называемая «прямым подключением» или «пролетным соединением», — это именно то, на что это похоже: один кабель проходит напрямую от одного устройства (например, сервера) к другому (например, порту коммутатора) без промежуточной патч-панели или структурированного пути.

При настройке «точка-точка», если у вас есть 48 серверов, подключаемых к коммутатору, у вас есть 48 отдельных кабелей, проходящих через стойку, каждый из которых заканчивается непосредственно на обоих концах.

Как работает кабельная система «точка-точка»

• Каждый кабель предназначен для одного соединения.
• Никаких патч-панелей, никаких точек консолидации.
• Кабели обычно длинные, нарезаются по индивидуальному заказу и проходят непосредственно между конечными точками.
• Топология растет линейно с каждым добавленным новым устройством.

Хотя на первый взгляд этот подход может показаться более простым и дешевым, он почти всегда становится проблематичным по мере расширения сети.

Структурированная кабельная система против «точка-точка»: параллельное сравнение

Особенность	Структурированная кабельная система	Точка-точка
Время установки (начальное)	Длиннее — требует планирования и патч-панелей	Быстрее — просто проложите кабель от начала до конца
Первоначальная стоимость	Высшее	Нижний
Долгосрочная стоимость	Нижний (easy moves/adds/changes)	Высшее (re-pulling cables, troubleshooting)
Масштабируемость	Отлично — рассчитано на рост	Плохо — увеличивает сложность в геометрической прогрессии
Устранение неполадок	Легко — размечено, организовано, задокументировано	Сложно — поиск запутанных кабелей
Воздушный поток и охлаждение	Оптимизировано — аккуратные пучки кабелей	Ограничено — плотные кабельные маты блокируют поток воздуха.
Эстетика	Чистый, профессиональный	Хаотичный
Соответствие стандартам	ANSI/TIA-568, ISO/IEC 11801	Нет
MAC (перемещение, добавление, изменение)	Просто — перепрошить на панели	Комплекс — выдернуть и перепроложить трос
Лучшее для	Офисы, дата-центры, кампусы, предприятия	Небольшие временные установки, изолированное оборудование

Плюсы и минусы структурированной кабельной системы

Преимущества

• Масштабируемая архитектура : Легко добавляйте новые соединения, исправляя их на панели.
• Основанный на стандартах : Соответствует рекомендациям TIA, ISO и BICSI.
• Готовность к будущему : Поддержка обновлений до приложений с более высокой пропускной способностью (10G, 40G, 100G, 400G).
• Более быстрое устранение неполадок : Четко обозначенные, документированные соединения.
• Улучшенный воздушный поток : Организованные пакеты повышают эффективность охлаждения в стойках и залах обработки данных.
• Более низкая совокупная стоимость владения : Снижение долгосрочных затрат на эксплуатацию и техническое обслуживание.
• Эстетичный и профессиональный : Критически важно для объектов, работающих с клиентами, и аудитов.

Недостатки

• Более высокие первоначальные инвестиции для патч-панелей, прокладки кабелей и квалифицированной установки
• Требуется планирование и проектирование перед развертыванием
• Более длительное время первоначальной установки

Плюсы и минусы двухточечного кабеля

Преимущества

• Более низкая первоначальная стоимость — не требуются патч-панели или кабельные организаторы
• Более быстрое первоначальное развертывание для небольших и простых установок
• Немного меньшая задержка в теории (нет промежуточных точек подключения), хотя на практике незначительно
• Приемлемо для временных или изолированных установок

Недостатки

• Экспоненциально сложнее управлять по мере роста сети
• Проблемы с воздушным потоком в плотных стойках, что может привести к перегреву
• Сложное устранение неполадок — поиск одного неисправного кабеля в связке занимает много времени
• Разрушительные движения и изменения — замена одного устройства часто требует перепрокладки нескольких кабелей
• Нет соответствия стандартам , что может повлиять на гарантии, сертификацию и аудит
• Более высокая долгосрочная стоимость из-за технического обслуживания, простоя и замены кабеля

Когда следует выбирать структурированную кабельную систему?

Структурированная кабельная система является правильным выбором, если применимо любое из следующих условий:

• Вы строите или ремонтируете офис, центр обработки данных или кампус
• Вы ожидаете масштаб сеть в ближайшие 5–10 лет
• Вам нужно поддержать несколько услуг (голос, данные, видео, безопасность, Интернет вещей)
• Вашему бизнесу требуется высокое время безотказной работы и быстрое устранение неполадок
• Вам необходимо соблюдать отраслевые стандарты или пройти аудит
• Вы развертываете высокоскоростные сети (10GBASE-T, оптоволокно 25/40/100/400G)

Короче говоря: если вашей сети необходимо поддерживать реальный бизнес, структурированная кабельная система является стандартом.

Когда может быть приемлемой кабельная система «точка-точка»?

Кабельная разводка «точка-точка» может иметь смысл в очень ограниченном наборе сценариев:

• Небольшие домашние лаборатории с менее чем 10 устройствами
• Временные установки (сети мероприятий, всплывающие сайты)
• Высокоизолированные точечные соединения (один канал связи между двумя коммутаторами в соседних стойках)
• Торговые среды со сверхнизкой задержкой где каждая наносекунда имеет значение и связи посвящены

Для всего, что выходит за рамки этих нишевых случаев, двухточечная связь быстро становится обузой.

Сравнение затрат: краткосрочные и долгосрочные

Многие предприятия выбирают двухточечную кабельную систему, поскольку первоначальные затраты кажутся ниже. Но если учесть общая стоимость владения (TCO) в течение 10-летнего периода структурированная кабельная система обычно выигрывает с большим отрывом.

Фактор стоимости	Структурированная кабельная система	Точка-точка
Первоначальная установка	$$$	$$
Работа по добавлению/перемещению	$	$$$
Время простоя во время изменений	Минимальный	Высокий
Устранение неполадок hours	Низкий	Высокий
Замена кабеля при обновлении оборудования	Редкий	Частый
10-летняя совокупная стоимость владения	Нижний	Высшее

Экономия в первый же день редко перевешивает эксплуатационные трудности на протяжении многих лет владения.

Перспективность вашей сети

Требуемая пропускная способность примерно удваивается каждые несколько лет. Современные структурированные кабельные системы созданы для поддержки этой траектории:

• Медь Cat6A поддерживает 10GBASE-T на расстоянии до 100 метров
• Многомодовое волокно OM4/OM5 поддерживает 100G и выше
• OS2 одномодовое волокно поддерживает 400G и является долгосрочным выбором магистральной сети для центров обработки данных
• Разъемы МТР/МПО обеспечить миграцию с высокой плотностью 40G/100G/400G

Напротив, сеть «точка-точка» часто требует полной переподключения для размещения более высокоскоростной среды передачи — гораздо более разрушительный и дорогостоящий процесс, чем замена патч-кордов в структурированной системе.

Как выбрать правильного кабельного партнера

Независимо от того, развертываете ли вы проект структурированной кабельной системы или рационализируете устаревшую среду «точка-точка», сотрудничайте с поставщиком, который предлагает:

• Соответствие ANSI/TIA-568, ISO/IEC 11801 и BICSI. лучшие практики
• Полное портфолио Cat6, Cat6A, Cat7 и оптоволоконные решения
• Магистральные кабели с предварительной заделкой и сборки MTP/MPO для быстрого развертывания
• Управление кабелями accessories (патч-панели, менеджеры, метки)

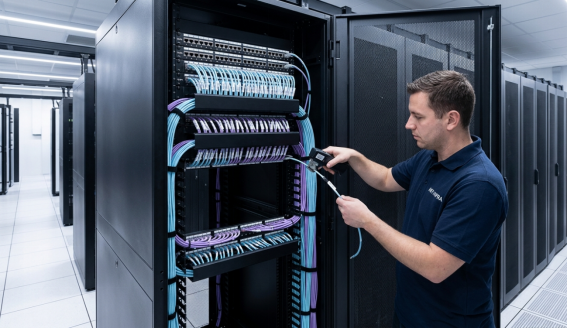

• Тестирование и сертификация чтобы гарантировать производительность

Часто задаваемые вопросы

Является ли структурированная кабельная система тем же самым, что и структурированная кабельная система?

Да, «структурная кабельная система» — это распространенная ошибка в написании или переводе термина «структурированная кабельная система». Правильный отраслевой термин — «структурированная кабельная система», обозначающий стандартизированную организованную сетевую кабельную систему.

Могу ли я сочетать структурированную и двухточечную сети в одной сети?

Технически да, и это обычное дело в переходные периоды. Однако смешивание подходов обычно вызывает путаницу, усложняет документацию и должно быть лишь временным явлением во время перехода к полностью структурированному проекту.

Как долго прослужит структурированная кабельная система?

Хорошо спроектированная структурированная кабельная система обычно служит 15–25 лет, часто переживая 3–5 поколений сетевой электроники. Такая долговечность является основной причиной высокой рентабельности инвестиций в структурированную кабельную систему.

В чем разница между структурированной кабельной системой и локальной сетью?

ЛВС (локальная сеть) — это сама сеть — коммутаторы, маршрутизаторы и данные, которые они передают. Структурированная кабельная система — это физическая инфраструктура, на которой работает локальная сеть. Думайте о кабелях как о дорогах, а о локальной сети — как о трафике.

Является ли двухточечная кабельная система дешевле, чем структурированная кабельная система?

Только в первый день. В течение жизненного цикла сети соединение «точка-точка» обычно обходится дороже из-за затрат на обслуживание, устранение неполадок, простоев и замену кабелей.

Заключение

Дебаты между структурированная кабельная система vs point-to-point на самом деле это не является предметом спора для большинства предприятий — структурированная кабельная система выигрывает практически по всем важным параметрам: масштабируемость, надежность, ремонтопригодность и общая стоимость владения.

Двухточечная кабельная система имеет место в небольших, временных или узкоспециализированных средах, но для любого серьезного коммерческого развертывания структурированная кабельная система является проверенной, основанной на стандартах основой, которая обеспечит бесперебойную работу вашей сети на протяжении десятилетий.
