Почему SPE — это будущее «умного» производства

В ходе развития промышленного Интернета вещей (IIoT) и интеллектуального производства предприятия постоянно сталкивались с основной проблемой: сети верхнего уровня (например, диспетчерские и серверы) используют высокоскоростной Ethernet, в то время как датчики и исполнительные механизмы нижнего уровня часто ограничиваются устаревшими, низкоскоростными и несовместимыми полевыми шинами из-за ограничений по пространству и стоимости проводки.

Появление Однопарный Ethernet (SPE) полностью вышел из этого тупика. Он упрощает традиционный 4-парный (8-жильный) кабель Ethernet до одной пары (2-жильный), но при этом обеспечивает высокоскоростную передачу данных и синхронизированное питание. Это не просто физическое «похудение», а фундаментальная революция, которая обеспечивает бесперебойную IP-связь от датчика непосредственно к облаку.

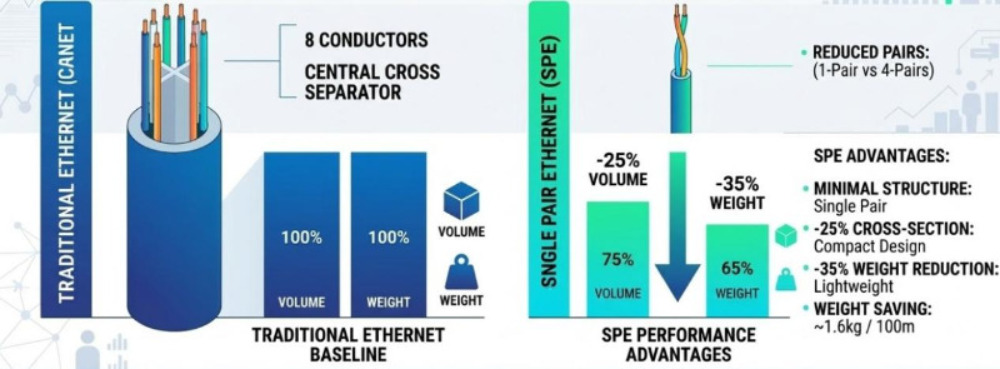

Основное сравнение : SPE против традиционного Ethernet

Cat5e или Cat6 кабели Мы наиболее знакомы с 8 медными проводами, а традиционная проводка Ethernet обычно строго ограничена максимальным расстоянием в 100 метров. Эта конструкция идеально подходит для офисных помещений, но в чрезвычайно компактных и суровых промышленных условиях (например, внутри многоосных роботизированных манипуляторов или на тысячах метров трубопроводов) она кажется громоздкой и ограниченной.

Подрывные преимущества SPE включают в себя :

• Минималистская структура : Полностью отказывается от перекрестного заполнителя и дополнительных 6 проводов, требуя только одну сбалансированную витую пару.
• Резкое уменьшение объема и веса : По сравнению с традиционными промышленными проводами Ethernet, SPE уменьшает площадь поперечного сечения установки примерно на 25% и общий вес 35% . В больших стойках данных или железнодорожных транзитных системах это позволяет исключить примерно 1,6 кг собственного веса на 100 метров.
• Превосходная гибкость и устойчивость к скручиванию : Однопарная симметричная структура физически позволяет избежать проблемы внутреннего «трения проводов». В сочетании со специальными наполнителями SPE может выдерживать десятки миллионов высокочастотных циклов изгиба и серьезное трехмерное скручивание, что делает его идеальным для промышленных роботов.

Три основные проблемы отрасли, решенные SPE

1. Нарушение ограничения физического расстояния в 100 метров.

В сценариях автоматизации процессов, таких как нефтяная и химическая промышленность, оборудование широко рассредоточено, что делает традиционный предел в 100 метров фатальным недостатком. 10BASE-T1L Стандарт семейства протоколов SPE обеспечивает высокоскоростную полнодуплексную передачу со скоростью 10 Мбит/с на расстояния до 1000 метров , полностью избавляя от «беспокойства, связанного с расстоянием» от промышленной проводки.

2. PoDL: убить двух зайцев одним выстрелом (данные и мощность)

Традиционным устройствам часто требуются отдельные кабели для передачи данных и питания. SPE представляет Питание по линиям передачи данных (PoDL) Технология, позволяющая одновременно передавать данные и мощность постоянного тока примерно до 50 Вт на оконечные устройства. Для тяжелонагруженного оборудования промышленность внедрила топологии гибридного интерфейса, изолирующие высокоскоростные данные и источник питания мощностью до нескольких киловатт в пределах одного канала, что значительно упрощает маршрутизацию оборудования.

3. Устранение шлюзов для «выравнивания сети»

В прошлом фабрикам приходилось развертывать многочисленные дорогостоящие «шлюзы преобразования протоколов», чтобы аналоговые сигналы нижнего уровня могли передаваться на верхний уровень. SPE позволяет даже самым крошечным датчикам нижнего уровня иметь независимые IP-адреса и подключаться напрямую к сети TCP/IP. Подсчитано, что устранение одного узла шлюза может сэкономить более 10 000 долларов США комплексных затрат в течение жизненного цикла системы.

Основные протоколы и экосистема интерфейсов

Применение SPE не требует погружения в сложные базовые коды; вам просто нужно признать следующие основные стандарты, определяющие его производительность:

1. Матрица скорости и расстояния передачи (серия IEEE 802.3)

• 10BASE-T1L : Скорость 10 Мбит/с, до 1000 метров. Предназначен для управления технологическими процессами на больших расстояниях и обеспечивает искробезопасность во взрывоопасных средах (Ethernet-APL).
• 10BASE-T1S : Скорость 10 Мбит/с, поддержка многоточечной топологии. Позволяет параллельно подключать более десятка устройств к одной магистральной линии длиной до 25 метров, исключая массивную проводку по топологии «звезда».
• 100/1000BASE-T1 : Гигабитная скорость 100 Мбит/с или 1 Гбит/с, до 15-40 метров. В основном используется для высокоскоростного соединения внутри транспортных средств или промышленного машинного зрения высокого разрешения.

2. Стандарты интерфейса промышленных подключений (серия IEC 63171)

Поскольку традиционные разъемы RJ45 слишком громоздки и не обладают виброустойчивостью, в отрасли установлены новые стандарты:

• IEC 63171-6 и другие микроинтерфейсы. : Имея степень защиты от IP20 до IP67, они устойчивы к ударам и падениям. Их объем составляет лишь часть традиционных интерфейсов, что делает их основными разъемами для устройств следующего поколения.
• Гибридный интерфейс M12 (МЭК 63171-7) : Идеальное решение для мощных устройств. Стандарт определяет комбинации контактов данных и нескольких контактов питания высокой мощности, поддерживая одновременную передачу «мощности данных» для тяжелого оборудования, такого как двигатели и сервоприводы.

Часто задаваемые вопросы (FAQ)

Вопрос 1. Является ли SPE медленнее традиционных сетей?

Нет. Скорость сети зависит от стандарта протокола, а не от физической толщины канала. SPE также может поддерживать гигабитные скорости до 1 Гбит/с на коротких расстояниях (например, 40 метров).

Вопрос 2. Является ли Power over Data Lines (PoDL) SPE тем же, что и PoE?

Цель та же, но базовая технология другая. Традиционный PoE опирается на запасные пары или фантомное питание в 4-парных кабелях, тогда как PoDL может смешивать и передавать высокочастотные данные и мощность постоянного тока одновременно по одной паре (2-жильный) физической цепи.

Вопрос 3. Можно ли использовать обычные двухжильные провода или старые кабели Ethernet с зачищенной изоляцией непосредственно в качестве кабелей SPE?

Крайне не рекомендуется. Настоящая система передачи SPE подвергается строгой оптимизации импеданса, обратных потерь и перекрестных помех специально для высокочастотной передачи по одной паре. Промышленные кабели SPE также включают в себя специальные гибкие конструктивные элементы, с которыми обычные медные провода просто не могут сравниться.

Заключение

Однопарный Ethernet (SPE) ни в коем случае не является техническим понижением уровня «меньшего количества медных проводов»; это краеугольный камень физического уровня для промышленной автоматизации, движущейся к настоящей цифровизации и интеллекту. Для предприятий, которые на ранних стадиях включают технологию SPE в планирование своей инфраструктуры, она не только радикально сокращает текущие затраты на развертывание и обслуживание, но и занимает лидирующие позиции в архитектуре Интернета всего следующего поколения.
