Каков срок службы кабеля с изоляцией из сшитого полиэтилена?

Расчетный срок службы кабелей с изоляцией из сшитого полиэтилена (XLPE) обычно составляет 20–30 лет. Однако в реальной эксплуатации физический срок службы современных Кабели из сшитого полиэтилена может достигать 40–60 лет при условии, что они не подвергаются длительной эксплуатации на предельных нагрузках и защищены от экстремального вредного воздействия окружающей среды. При номинальной рабочей температуре 90°C изоляционный материал сохраняет высокую диэлектрическую прочность. Однако когда рабочая температура повышается до 95–105 °C, ожидаемый срок службы кабеля падает до 7–30 лет.

Кабели из сшитого полиэтилена стали основной основой электрических сетей среднего, высокого и сверхвысокого напряжения благодаря своим превосходным электроизоляционным свойствам, чрезвычайно низким диэлектрическим потерям, превосходной термостойкости и высокой механической прочности. Срок службы кабеля представляет собой динамическую функцию деградации, определяемую совместно температурой, электрическим полем, влажностью (эффект водяного дерева) и механическим напряжением.

Основные данные о продолжительности жизни и международные стандарты

• Базовый план проекта: Международные стандарты, такие как IEC 60502, строго предусматривают максимально допустимую рабочую температуру непрерывного проводника для кабелей из сшитого полиэтилена 90°C. Этот порог установлен исходя из скорости термоокислительной деструкции высокомолекулярных полимеров.
• Температурные пределы: Допустимая температура аварийной перегрузки для кабелей из сшитого полиэтилена составляет от 105°С до 130°С, а мгновенная температура, которую они выдерживают при коротком замыкании, может достигать до 250°С (в течение продолжительности не более 5 секунд).
• Фактический срок службы: При стандартной рабочей температуре 90°C ожидаемый срок службы материала из сшитого полиэтилена составляет от 40 до 60 лет. Если кабель постоянно работает в условиях частичной нагрузки в реальных условиях (например, при температуре проводника, поддерживаемой около 70°C), его фактический срок службы может легко превысить 50-летнюю отметку.

Механизмы старения сердечников кабелей из сшитого полиэтилена

Старение изоляции кабеля – это необратимый физико-химический процесс, приводящий к снижению диэлектрической прочности. Первичные механизмы обусловлены следующими четырьмя стрессами:

• Термическое старение: Длительное воздействие высоких температур вызывает термоокислительную деградацию. Макроскопически это проявляется в охрупчивании материала со значительным снижением удлинения при разрыве (EAB) и прочности на разрыв. В инженерных оценках, когда EAB падает до 50% от первоначального значения, это считается «концом физического срока службы» материала.
• Электрическое старение: Микроскопические дефекты (такие как пустоты или примеси) внутри изоляционного слоя вызывают искажения электрического поля, приводящие к частичному разряду (ЧР). Со временем электрическая коррозия образует «электрическое дерево», которое в конечном итоге проникает в изоляционный слой, что приводит к катастрофическому разрушению. Накопление пространственного заряда в приложениях постоянного тока высокого напряжения (HVDC) также усугубляет искажения электрического поля.
• Водное дерево: Это «невидимый убийца» во влажной среде. Под действием переменного электрического поля влага проникает в микроскопические дефекты внутри изолятора, образуя древовидную сеть заполненных водой микропустот. Это существенно снижает общую устойчивость изолятора к напряжению.
• Механический и химический стресс: Несоблюдение требований к минимальному радиусу изгиба во время установки (механическая усталость) приведет к расширению микроскопических пустот, что в значительной степени способствует возникновению частичного разряда и образованию водяных деревьев. Кроме того, анионы, такие как ионы хлорида, в морской среде могут вызывать химическую деградацию при высоких температурах, вызывая резкое снижение объемного удельного сопротивления сшитого полиэтилена.

Прогноз продолжительности жизни и передовые методы диагностики

Для точной оценки оставшегося срока полезного использования (RUL) в отрасли используются следующие математические модели и технологии неразрушающего контроля:

Математические модели

• Модель прогнозирования тепловой жизни: На основе уравнения Аррениуса. Эта модель показывает экспоненциальную зависимость между температурой и сроком службы: на каждые 10°C понижение температуры срок службы при термическом старении удваивается.
• Модель жизни при электрическом стрессе: На основе модели обратной мощности (IPM). Его ключевой параметр, коэффициент выносливости по напряжению (VEC), измеряет устойчивость материала к электрическому старению. Высококачественные материалы из сшитого полиэтилена обычно имеют показатель VEC от 15 до 30.

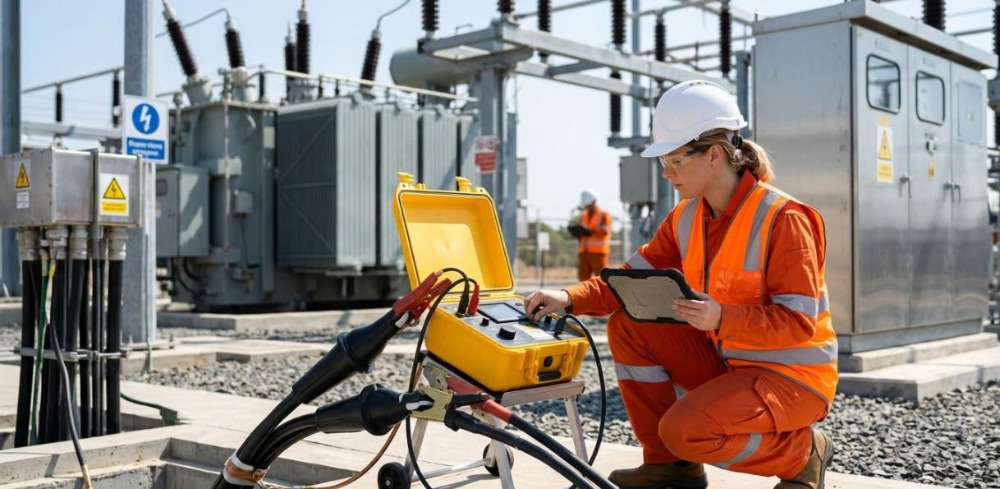

Эволюция методов диагностики

• DC Hipot (тестирование постоянного тока с высоким потенциалом): Сейчас это устарело и очень разрушительно. Высокое напряжение постоянного тока накапливает «пространственный заряд» внутри изоляции из сшитого полиэтилена. Когда работа переменного тока возобновляется, наложенные электрические поля могут мгновенно разрушить хрупкий изоляционный слой.
• Тестирование VLF (очень низкой частоты): Предпочтительная альтернатива в отрасли. Он использует сверхнизкую частоту (0,1 Гц) переменного тока, что позволяет избежать эффекта пространственного заряда и одновременно приводит к безопасному разрушению серьезно поврежденных дефектов во время контролируемых испытаний.
• Диагностика Tan Delta (тангенс угла диэлектрических потерь): «Золотой стандарт» для оценки старения водяных деревьев и проникновения влаги в кабели из сшитого полиэтилена. Измеряя нелинейное увеличение значений потерь при повышении испытательного напряжения (эффект «Tip-up»), он точно определяет степень старения.
• Мониторинг частичного разряда (ЧР): Используется для точного выявления микроскопических дефектов внутри изоляционного слоя (например, воздушных зазоров в соединениях или поврежденных защитных слоев).

Инженерные практики и обеспечение качества для продления срока службы кабеля из сшитого полиэтилена

Достижение срока службы кабелей из сшитого полиэтилена более 50 лет требует комплексного контроля качества от производства до эксплуатации:

• Полный контроль в производстве и выборе материалов премиум-класса

Материалы высокой чистоты должны использоваться и производиться в сверхчистой среде.

Внедрение процесса тройной экструзии обеспечивает соединение на атомном уровне между экраном проводника, изоляционным слоем из сшитого полиэтилена и изоляционным экраном, полностью устраняя межслоевые воздушные зазоры, которые могут вызвать частичный разряд.

Использование материалов из сшитого полиэтилена, устойчивых к древесине (TR-XLPE), и комплексных водоблокирующих конструкций (продольные водоблокирующие нити/ленты, радиальные водоблокирующие оболочки) для абсолютной изоляции внешней влаги.

• Соответствующая установка и механическая защита

Радиус изгиба (не менее чем в 10–15 раз больше наружного диаметра) и натяжение натяжения должны строго контролироваться во избежание микротрещин в изоляционном слое.

Соединения и окончания являются наиболее уязвимыми частями кабельной линии. Их изготовление должно осуществляться в относительно сухих, беспыльных помещениях во избежание попадания примесей.

• Оптимизация рабочей среды и управление температурным режимом

Соблюдайте разумное расстояние между кабелями, чтобы облегчить рассеивание тепла и предотвратить накопление тепла.

Рекомендуется перейти на пониженную мощность, оставив соответствующий запас по токовой нагрузке, чтобы избежать длительной работы с полной нагрузкой.

Установите надежные устройства защиты от перенапряжения (молниеотводы) для поглощения высокочастотных скачков напряжения, вызванных коммутационными перенапряжениями и ударами молнии.

Часто задаваемые вопросы:

Вопрос 1: Почему в современных энергосистемах широко используются кабели из сшитого полиэтилена вместо традиционных кабелей из ПВХ?

А: Сшитый полиэтилен (XLPE) имеет трехмерную сетчатую термореактивную структуру, обеспечивающую постоянную рабочую температуру до 90°C, что намного превышает ПВХ (максимум 70°C). Кроме того, сшитый полиэтилен обладает более высокой диэлектрической прочностью, меньшими диэлектрическими потерями и не выделяет токсичные галогенные газы при горении. Он значительно превосходит кабели из ПВХ как по сроку службы, так и по электрическим характеристикам.

Вопрос 2: Максимальная рабочая температура кабеля из сшитого полиэтилена составляет 90°C. Не приведет ли случайное превышение этой температуры к немедленному перегоранию кабеля?

А: Он не сгорит сразу, но ускорит термическое старение. Международные стандарты допускают кратковременную аварийную перегрузку до 105°С и даже 130°С. Однако, согласно модели старения Аррениуса, на каждые 10°C температуры выше номинального значения скорость деградации изоляционного слоя удваивается. Длительная эксплуатация при перегреве резко сокращает общий срок службы кабеля.

Вопрос 3. Что такое «водное дерево» и как его предотвратить?

А: Водяное древообразование представляет собой древовидную сеть микропустот, образующуюся при проникновении влаги в микроскопические дефекты изолятора и непрерывно расширяющуюся под совместным действием переменного электрического поля и влажной среды в кабелях из сшитого полиэтилена. Методы предотвращения включают в себя: использование водоблокирующих конструкций (таких как радиальные водоблокирующие оболочки и продольные водоблокирующие нити), использование материалов, устойчивых к древесине (TR-XLPE), и обеспечение того, чтобы внешняя оболочка кабеля не царапалась во время установки.

Вопрос 4: Я хочу проверить состояние изоляции кабелей, которые находятся в эксплуатации в течение многих лет. Могу ли я использовать стандартный тестер DC Hipot?

А: Абсолютно нет. Проведение традиционных испытаний постоянным током высокого напряжения на кабелях из сшитого полиэтилена очень разрушительно. Высокое напряжение постоянного тока накапливает «пространственный заряд» внутри изоляции. Как только питание переменного тока восстанавливается после испытания, изоляционный слой, который в противном случае мог бы продолжать нормально работать, становится очень восприимчивым к мгновенному выходу из строя.

Вопрос 5: Если не следует использовать тестирование Hipot постоянного тока, как следует с научной точки зрения оценить степень старения кабелей из сшитого полиэтилена?

А: Отраслевые стандарты рекомендуют использовать испытание выдерживаемым переменным напряжением очень низкой частоты (ОНЧ, 0,1 Гц) в сочетании с диагностикой Tan Delta (тангенса угла диэлектрических потерь). Тестирование СНЧ не создает вредных объемных зарядов, а тестирование Tan Delta позволяет точно определить степень серьезности образования водяных деревьев внутри кабеля путем измерения характеристик нелинейного увеличения (Tip-up) тока утечки при различных напряжениях, что помогает спланировать профилактические замены.
