Можно ли напрямую подключить алюминиевый провод к медным розеткам?

При решении вопроса о том, алюминиевая проволока может быть напрямую подключен к стандартной медной розетке, материаловедение и действующие стандарты Национального электротехнического кодекса (NEC) дают окончательный ответ: абсолютно нет .

Данные Комиссии по безопасности потребительских товаров США (CPSC) и Исследовательского института Франклина показывают, что дома, подключенные алюминиевым проводом «старой технологии» до 1972 года, в 55 раз чаще достигают «условий пожароопасности» в соединениях розеток и выключателей по сравнению с домами, подключенными чистой медью. Этот чрезвычайный риск пожара исходит не от алюминиевого провода внутри стен, а скорее концентрируется в точках механического соединения между алюминиевым проводом и неадаптированными электрическими клеммами.

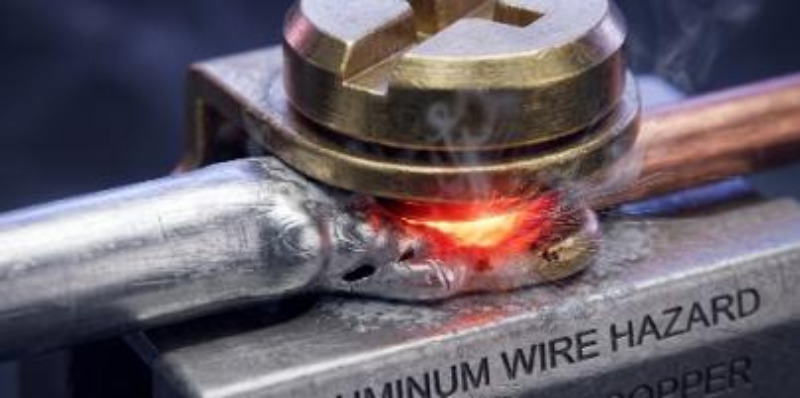

Почему прямое соединение алюминия с медью чрезвычайно опасно?

Сжатие алюминия и меди без специальных сред или специальных механических конструкций неизбежно вызывает серию медленных, но необратимых, разрушительных физических и химических реакций.

• Несоответствие теплового расширения и «холодное течение»: Коэффициент термического расширения алюминия (~23,1 мкм/м·°С) существенно выше, чем у меди и стали. Когда ток нагревает провод под жесткими ограничениями стандартного винта розетки, алюминий подвергается сильному расширению и необратимой поперечной пластической деформации, известной как «холодное течение» или механическая ползучесть. При охлаждении алюминий сжимается, но теряет свой первоначальный объем, оставляя микроскопические зазоры, которые вызывают серьезное ослабление, искрение и, в конечном итоге, перегорание в течение тысяч термических циклов.
• Изоляционный слой из фатального оксида: Хотя окисленная медь сохраняет некоторую проводимость, алюминий мгновенно реагирует на кислород, образуя плотный и чрезвычайно твердый слой оксида алюминия (Al₂O₃). Этот слой является отличным электрическим изолятором, который серьезно препятствует передаче тока. По мере ослабления механического соединения окисление ускоряется, вызывая экспоненциальный рост контактного сопротивления и выделение огромного разрушительного тепла.
• Гальваническая коррозия: Между алюминием и медью существует значительная разница потенциалов. Когда эти разнородные металлы соприкасаются внутри стандартной емкости и подвергаются воздействию влаги окружающей среды, они образуют микроскопический гальванический элемент. Будучи высокоактивным анодом, алюминиевая проволока подвергается быстрой гальванической коррозии, ухудшая ее физическую структуру и электрическое поперечное сечение.

Единственное совместимое решение для прямого подключения: устройства с рейтингом CO/ALR

В стандартных розетках с маркировкой «CU ONLY» строго запрещено заделывать алюминиевый провод ни при каких обстоятельствах. Из-за длительной ползучести алюминия ранние устройства «AL/CU» также часто выходили из строя.

Современные электротехнические нормы (например, NEC 406.10) по закону требуют, чтобы устройства, не имеющие маркировки, CO/ALR (Медно-алюминиевая пересмотренная версия) категорически запрещено подключать алюминиевые проводники напрямую. Сосуды CO/ALR должны соответствовать строгим УЛ 1567 стандарт. В них используется глубокое лужение для минимизации гальванических реакций, а также специальные узкие направляющие пазы для физической фиксации алюминиевой проволоки на месте и предотвращения холодного течения.

Лучшее решение для постоянного ремонта: медные «косички»

Поскольку розетки CO/ALR дороги и не могут устранить опасность соединения нескольких алюминиевых проводов внутри распределительной коробки, CPSC настоятельно рекомендует постоянный ремонт "косички" . Это включает в себя надежное соединение короткого куска провода из чистой меди с существующим алюминиевым проводом, который затем подключается к любой стандартной современной розетке.

CPSC официально одобряет только два метода постоянного закрепления косичек:

1. Система обжима холодной сваркой COPALUM (оптимальное постоянное решение)

Это единственный метод ремонта, разработанный TE Connectivity, который CPSC считает таким же безопасным, как полная замена медной проводки в доме.

• Механизм: В нем используется специализированная медная луженая гильза. Запатентованный электроинструмент оказывает абсолютное давление в 10 000 фунтов для создания «сухого обжима».
• Результат: Это чрезвычайное давление заставляет металлы пластически течь, мгновенно разрывая оксидный слой и сплавляя металлические решетки при комнатной температуре, образуя «холодный сварной шов», навсегда исключая будущее окисление и гальваническую коррозию.

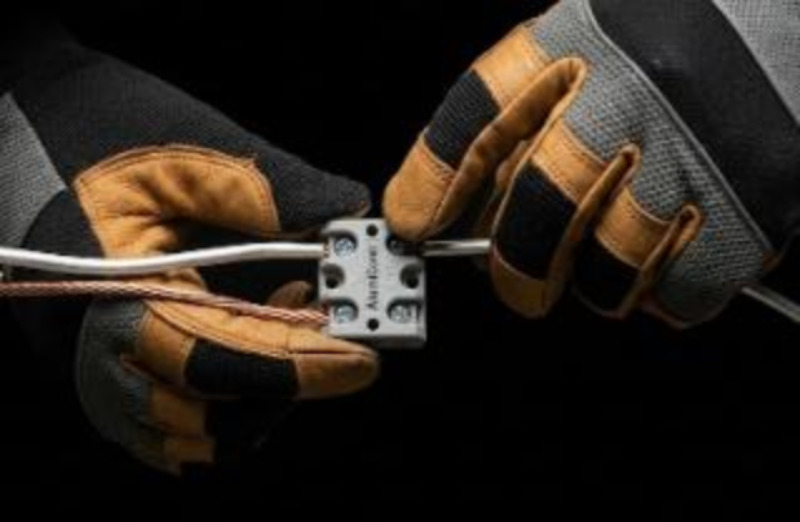

2. Специальный терминал AlumiConn для соединения алюминия с медью (утвержденная альтернатива)

Для регионов, где инструменты COPALUM недоступны, CPSC одобряет разъем AlumiConn от King Innovation.

• Механизм: Это компактная миниатюрная многопортовая клеммная колодка, в которой алюминиевые и медные провода вставляются в полностью изолированные порты, отсекая путь гальванической коррозии в источнике.
• Антиокисление: Внутренняя часть предварительно заполнена антиоксидантной пастой, которая мгновенно покрывает голые кристаллы алюминия при вставке, блокируя доступ кислорода.

Критическое предупреждение о соответствии: обязательный контроль крутящего момента (NEC 110.14(D))

При использовании разъемов AlumiConn стандарт NEC 110.14(D) прямо требует, чтобы установщики использовали калиброванный динамометрический инструмент (например, динамометрическую отвертку) для достижения точного крутящего момента, указанного производителем (обычно от 10 до 15 дюймов-фунтов). Недостаточная затяжка приводит к перегоранию высокоомного провода, а чрезмерная затяжка разрушает мягкую алюминиевую проволоку. Неиспользование динамометрического инструмента нарушает нормы NEC и может привести к отказу в страховом возмещении после пожара.

Строго запрещено: безопасны ли стандартные или «фиолетовые» проволочные гайки?

Нет. Никогда не используйте стандартные накручиваемые проволочные гайки для соединений алюминия с медью. Даже «фиолетовые» проволочные гайки, продаваемые для соединений алюминия с медью (например, Ideal 65, содержащие антиоксидантную пасту), не одобрены CPSC для постоянного ремонта. Лабораторные испытания показывают, что спиральные пружины внутри этих проволочных гаек не могут сдерживать сильное тепловое расширение алюминия и его хладотекучесть. Гаечные соединения на алюминиевом проводе часто выходят из строя и создают опасность возгорания даже быстрее, чем необработанные оригинальные старые розетки.

Часто задаваемые вопросы | Часто задаваемые вопросы

В1: Могу ли я подключить алюминиевый провод напрямую к стандартной медной розетке?

Абсолютно нет. Согласно Национальному электротехническому кодексу (NEC), несертифицированным устройствам без маркировки CO/ALR строго запрещено подключать алюминиевые проводники. Прямое сжатие этих двух металлов без специальной механической конструкции вызывает необратимые разрушительные реакции.

В2: Почему соединение алюминиевого и медного проводов приводит к возгоранию? Есть три основные причины: во-первых, более высокое тепловое расширение алюминия вызывает механическую ползучесть (холодное течение) в точке соединения, что приводит к ослаблению крепления и образованию дуги. Во-вторых, оголенный алюминий мгновенно образует высокоизолирующий оксидный слой (оксид алюминия), который выделяет сильное тепло. В-третьих, контакт между двумя металлами вызывает гальваническую коррозию, быстро снижающую механическую прочность проволоки.

В3: Могу ли я использовать розетки «AL/CU» или «фиолетовые» проволочные гайки с антиоксидантной пастой?

Нет. Ранние устройства «AL/CU» терпели неудачу, потому что они не могли противостоять длительной ползучести алюминия. Точно так же «фиолетовые» проволочные гайки с антиоксидантной пастой не признаются CPSC для постоянного ремонта; их частота отказов и риск возгорания даже выше, чем у необработанных старых сосудов.

Вопрос 4. Какой самый надежный и безопасный способ ремонта старой алюминиевой проводки?

Есть только два полностью соответствующих требованиям способа навсегда устранить риски перегрева: либо полностью заменить устройства на специальные розетки CO/ALR, соответствующие стандарту UL 1567; или используйте медные пигтейлы с системой холодной сварки COPALUM или клеммами AlumiConn, гарантируя, что вы используете прецизионный инструмент для затяжки, чтобы соответствовать спецификациям крутящего момента NEC 110.14 (D) во время установки.
