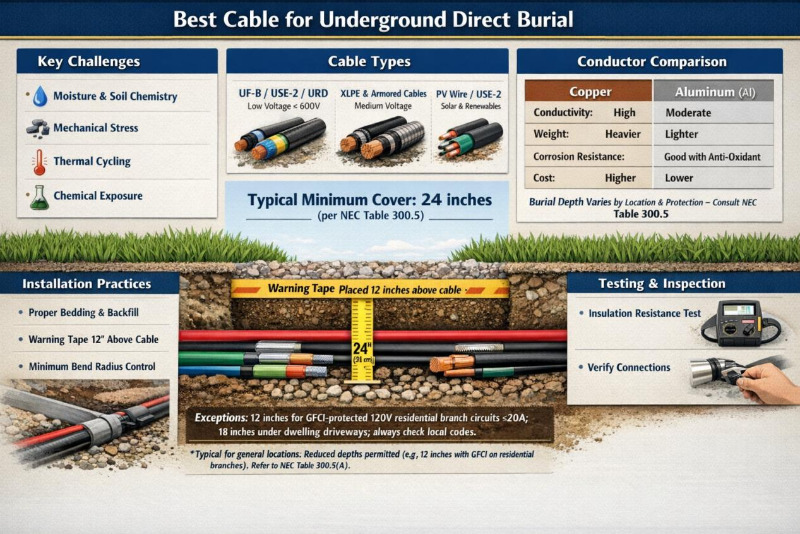

Лучший кабель для прокладки под землей — комплексное инженерное руководство

Версия документа: 1.0 Цель: Предоставить инженерам-электрикам, подрядчикам и руководителям проектов объективные рекомендации по выбору кабели подходит для непосредственного захоронения, обеспечивая долгосрочную надежность и соответствие международным стандартам.

1. Введение

Когда дело доходит до долговечности инфраструктуры, выбор правильного кабеля для Прямое захоронение (ДБ) является одним из наиболее важных решений при проектировании и монтаже электрооборудования. В отличие от кабелей, проложенных в кабелепроводе, кабели, проложенные под землей, постоянно подвергаются воздействию:

• Влажность почвы и грунтовые воды
• Переменный химический состав почвы и pH
• Механические напряжения от камней, засыпки и движения грунта
• Термоциклирование во время работы

В этом руководстве определяются основные требования, рекомендуются типы кабелей в зависимости от применения, сравниваются материалы проводников и излагаются основные методы установки, обеспечивающие срок службы 30 лет.

2. Требования к кабелю для прокладки под землей

Кабель считается пригодным для непосредственного захоронения только в том случае, если его изоляция и внешняя оболочка специально разработаны таким образом, чтобы противостоять:

• Попадание влаги и явления деградации, такие как водяное дерево
• Механические повреждения от острых предметов, оседания почвы или случайных раскопок
• Химическая атака от загрязнителей почвы, удобрений или грунтовых вод
• Термический и экологический стресс в нормальных условиях и в условиях перегрузки

Стандартные кабели для использования внутри помещений (например, THHN, обычный строительный провод из ПВХ) нет подходит для прямого захоронения без дополнительной механической защиты.

3. Рекомендуемые типы кабелей в зависимости от применения

Выбор кабеля зависит от класса напряжения, требований к нагрузке, условий окружающей среды и действующих региональных/национальных стандартов (например, NEC, IEC 60502 или местных эквивалентов).

3.1 Жилые и легкие коммерческие помещения (низкое напряжение ≤ 600 В)

• УФ-Б (подземный питатель) Прочная термопластическая оболочка, охватывающая все проводники; широко используется для ответвлений во влажных помещениях.
• ЕГЭ-2 / RHW-2 / XHHW-2 Одиночные проводники с изоляцией из сшитого полиэтилена, выдерживают температуру 90°C влажная/сухая; общий для служебных входов и фидеров. Многие имеют несколько оценок за универсальность.
• URD (подземное жилое распределение) Предварительно собранные алюминиевые триплексные/квадруплексные кабели с изоляцией из сшитого полиэтилена; доминирующий выбор для экономичных подземных коммуникаций в жилых домах.

3.2 Коммерческие, промышленные и коммунальные услуги (среднее напряжение и высокая нагрузка)

• Кабели с изоляцией из сшитого полиэтилена Изоляция из сшитого полиэтилена обеспечивает превосходную термическую стабильность (постоянная температура 90–105°C), устойчивость к растрескиванию под воздействием окружающей среды и длительную работу во влажной среде. Распространенные конструкции: одножильные или многожильные с оболочкой из ПВХ, полиэтилена или LSOH. Применимые стандарты: IEC 60502-1 (LV), IEC 60502-2 (MV), UL 44, UL 854 и т. д.
• Бронированные кабели (для усиленной механической защиты)
  • STA (броня из стальной ленты) — Эффективен против раздавливания и повреждения грызунами.
  • SWA (броня из стальной проволоки) — Превосходная прочность на разрыв; идеально подходит для нестабильных почв или длительных переездов.

3.3 Возобновляемые источники энергии и фотоэлектрические установки

• USE-2 или Фотоэлектрический провод (UL 4703) устойчив к УФ-излучению, выдерживает высокие температуры (90–150°C); подходит для открытых трасс и заглубленных участков.
• Все чаще используются проводники из сшитого полиэтилена двойного номинала (например, RHW-2/USE-2).

4. Сравнение материалов проводников

Важное примечание для алюминиевых проводников: Всегда используйте разъемы, входящие в список UL или эквивалентные, применяйте одобренный антиоксидантный состав и соблюдайте спецификации производителя по крутящему моменту, чтобы свести к минимуму сбои соединений, связанные с окислением.

5. Основные правила установки

Чтобы максимально увеличить срок службы и безопасность кабеля:

1. Минимальная глубина захоронения Соблюдайте местные/национальные электротехнические нормы и правила. Типичные значения (пример из таблицы NEC 300.5):

• Жилые ответвительные цепи (120/240 В с защитой GFCI): 12–18 дюймов.
• Обычное прямое захоронение (в большинстве мест): 24 дюйма.
• Под зонами движения транспорта (подъездные пути, дороги): 24 дюйма или больше.
• В кабелепроводе: допускается меньшая глубина (6–18 дюймов в зависимости от типа кабелепровода).

2. Подстилка и засыпка Поместите 4–6 дюймов чистого песка или мелкой, свободной от камней почвы под и вокруг кабеля для защиты от острых предметов.

3. Предупреждение и механическая защита

• Установите видимую подземную предупреждающую ленту на высоте 12 дюймов над кабелем.
• Используйте бетонные плиты, защитные плиты или рукава в зонах раскопок повышенного риска.

4. Дополнительные рекомендации

• Соблюдайте минимальный радиус изгиба, указанный в спецификации производителя.
• Контролируйте натяжение, чтобы избежать повреждения оболочки или изоляции.
• После установки и обратной засыпки выполните проверку сопротивления изоляции (мегомметром).

6. Резюме – Рекомендации по выбору

Всегда проверяйте соответствие последним изданиям применимых стандартов (NEC, серия IEC 60502 или местные правила), просматривайте таблицы данных производителя и проводите оценку рисков для конкретной площадки.

Позвольте нам поддержать ваш проект: обратитесь к нашим техническим экспертам за индивидуальными спецификациями, помощью в соблюдении стандартов или подробными техническими таблицами на армированные кабели из сшитого полиэтилена, эквиваленты USE-2, варианты SWA и многое другое.
