Кабель низкого напряжения: невидимый краеугольный камень современной цивилизации

1. Определение: Кабель низкого напряжения

Кабель низкого напряжения , согласно общепринятой на международном уровне системе стандартов МЭК, содержит два уровня области применения в своем техническом определении:

Уровни напряжения сердечника: Подавляющее большинство промышленных и гражданских сценариев используют уровни напряжения 0,6/1 кВ.

Стандартная область расширения: Кабели 1,8/3 кВ (3,6 кВ) классифицируются по техническому охвату IEC 60502-1 (1 кВ и 3 кВ) с точки зрения производственных стандартов, имея схожие изоляционные структуры и производственные процессы с кабелями низкого напряжения. Кроме того, определения “низкого напряжения” в электрических кодах различаются в разных регионах мира. В качестве границы обычно используется напряжение 1000 В, тогда как североамериканская система (стандарты NEC/UL) традиционно оценивает такие кабели на уровне 600 В.

2. Структура и классификация

Низковольтные кабели промышленного класса представляют собой не отдельные провода, а композитные системы, точно спроектированные из нескольких слоев функциональных материалов, их структура и системы классификации чрезвычайно строги.

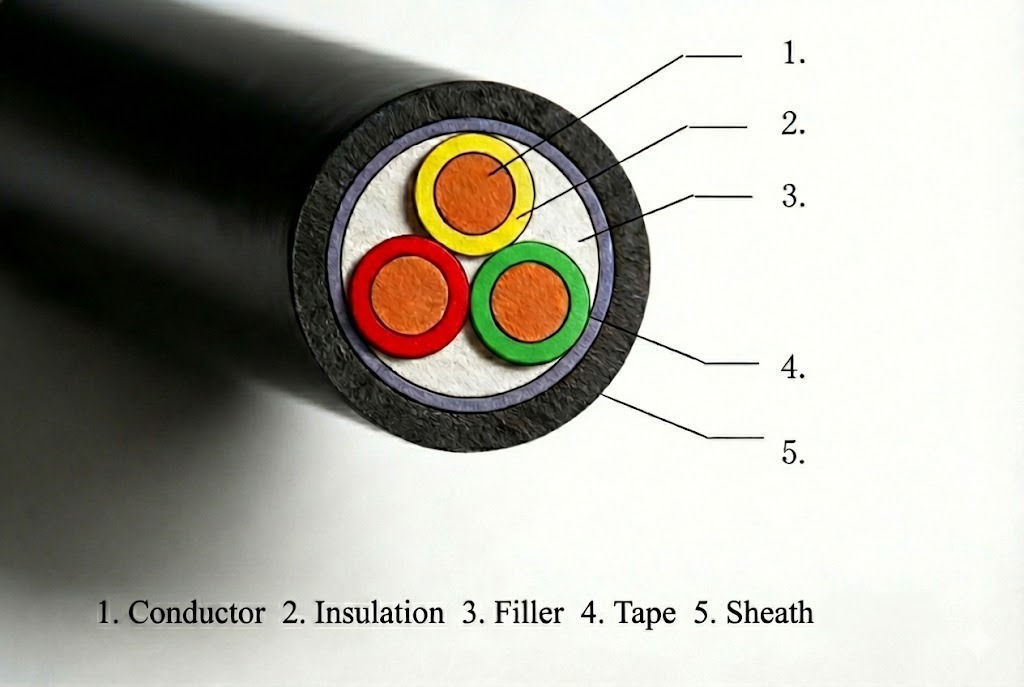

2.1 Структурный анализ

Дирижер: Основной блок для передачи тока. Обычно используется отожженная медь или алюминий. Медные проводники обладают высокой проводимостью и стойкостью к окислению; алюминиевые проводники обеспечивают преимущества легкости при передаче данных на большие расстояния.

Изоляция: Обернут вокруг поверхности проводника, отвечает за электрическую изоляцию. Физические и химические свойства материала напрямую определяют максимальную номинальную рабочую температуру кабеля и верхний предел допустимой токовой нагрузки.

Наполнитель: Конструктивный формовочный блок. Заполняет зазоры в сердечнике кабеля, обеспечивая круглое поперечное сечение.

Лента: Фиксирует форму сердечника, изолирует оболочку для предотвращения прилипания и обеспечивает округлость кабеля.

Ножны: Подразделение по охране окружающей среды. Являясь первой линией обороны, он устойчив к ультрафиолетовым лучам, влаге, химическим средам и физическому износу.

2.2 Комплексная классификация

Чтобы соответствовать требованиям соответствия различных отраслей промышленности, мы обычно разделяем кабели низкого напряжения на следующие четыре измерения:

(1) По изоляционному материалу

Это основной показатель, определяющий контрольные показатели производительности кабеля:

XLPE (сшитый полиэтилен): Применяет процесс химического сшивания для формирования трехмерной сетевой структуры.

ПВХ (поливинилхлорид): Термопластичный материал.

(2) По функциональным характеристикам

Производные модели для сложных условий работы, отражающие особые возможности защиты кабеля:

Серия противопожарной защиты:

Огнестойкость: самозатухает вдали от огня.

Огнестойкость: проводник обернут слюдяной лентой, обеспечивает электропитание во время пожара.

LSZH(Безгалогенный, с низким дымообразованием): нетоксичен и малодым при горении, подходит для густонаселенных районов.

Серия «Антибиологические средства от заражения»:

Защита от термитов и грызунов: оболочка содержит специальные добавки или физические защитные слои, подходящие для тропических зон или непосредственного захоронения.

Серия «Погодная и химическая стойкость»:

Маслостойкость: подходит для нефтехимических заводов, предотвращая разбухание изоляционного слоя под воздействием минерального масла.

Холодостойкость: специальная формула оболочки сохраняет гибкость, не растрескиваясь при экстремальном холоде -40°C.

Устойчивость к ультрафиолетовому излучению: черная оболочка со специальным добавлением технического углерода для предотвращения старения под воздействием внешних факторов.

(3) По типу брони

SWA (стальная проволочная броня): Высокая прочность на разрыв, подходит для вертикальной установки или подвески с большим пролетом.

STA (стальная ленточная броня): Высокая прочность на сжатие, подходит для непосредственного захоронения под землей для предотвращения дробления горных пород.

AWA (броня из алюминиевой проволоки): Немагнитный материал, специально предназначенный для одножильных кабелей для устранения потерь на вихревые токи.

(4) По форме проводника

Круговой проводник (rm/re): Стандартная конструкция, высокая универсальность, удобство для опрессовки клемм.

Секторный проводник (см): Для многожильных кабелей большого сечения уплотнение в секторную форму может уменьшить внешний диаметр, вес и стоимость оболочки.

3. Сценарии применения

Кабели низкого напряжения с разнообразной конструкцией широко используются в следующих областях:

Инфраструктура и строительство:

Терминалы аэропортов, центры обработки данных, больницы, небоскребы, метрополитен.

Промышленность и производство:

Нефтехимические, металлургические, сталелитейные, бумажные фабрики, линии по производству автомобилей, системы привода двигателей.

Энергетика и коммунальные услуги:

Городские распределительные сети, системы уличного освещения, подземные трубные галереи, водоочистные сооружения.

Возобновляемая энергия:

Солнечные электростанции, ветряные электростанции, станции хранения энергии.

4. Будущие тенденции

Устойчивость: Полностью соответствует нормам RoHS 3.0 и REACH, постепенно отказываясь от стабилизаторов на основе тяжелых металлов, таких как свинец и кадмий.

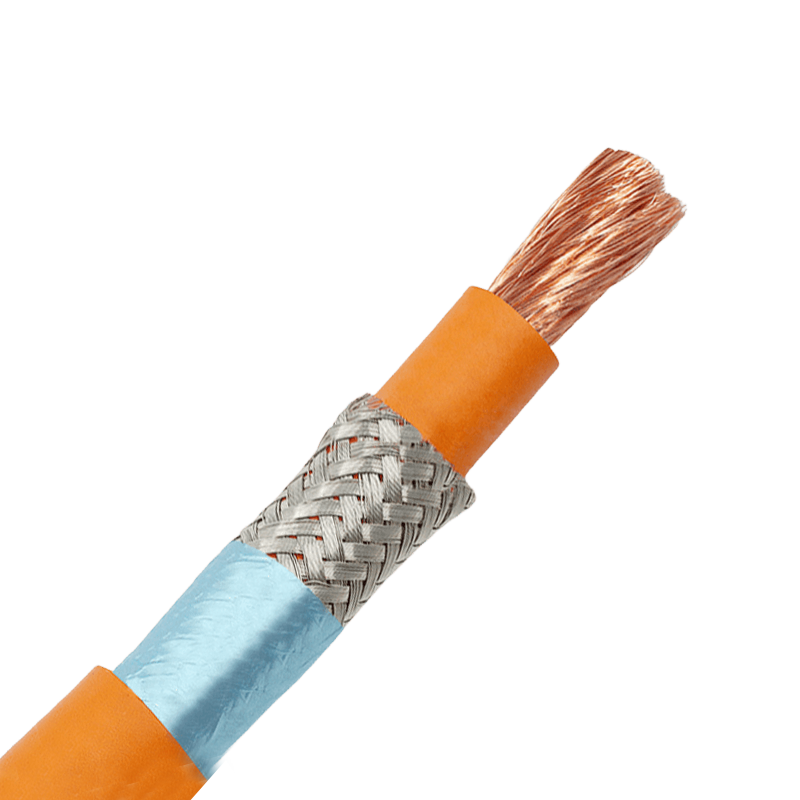

Высокая производительность: Технология жидкостного охлаждения кабеля для высокого тока, адаптированная к зарядным устройствам электромобилей (ЭМ).

Цифровизация: Интеллектуальные кабели, интегрирующие RFID или оптоволоконное зондирование для обеспечения прослеживаемости полного жизненного цикла и мониторинга состояния.

5. Часто задаваемые вопросы (FAQ)

В1: Обязательно ли использовать бронированные конструкции для кабелей, проложенных напрямую?

Рекомендовано. Хотя небронированные кабели можно напрямую закапывать в физические каналы, бронированные кабели SWA/STA обеспечивают дополнительную механическую избыточность, эффективно предотвращая повреждение изоляции, вызванное осадкой грунта, ростом корней и случайной выемкой грунта.

В2: Какова надежность алюминиевых токопроводящих кабелей?

Современные алюминиевые проводники, соответствующие стандартам МЭК, обладают достаточно зрелыми механическими и электрическими характеристиками. Хотя традиционные взгляды вызывают опасения по поводу рисков ползучести соединений, в современной инженерной практике использование стандартизированных биметаллических выступов может эффективно избежать контактных опасностей. Учитывая, что его вес составляет всего около 50% от веса медных кабелей при той же допустимой токовой нагрузке, алюминиевый кабель часто рассматривается как предпочтительный вариант, сочетающий в себе экономичность и малый вес.

В3: Как проверить, соответствует ли толщина изоляции кабеля стандарту?

Кабели различного сечения имеют заданную номинальную толщину изоляции. Качественная продукция должна обеспечивать концентричность толщины и избегать “тонких пятен”, в противном случае возможна поломка при работе с высокой нагрузкой.

6. Заключение

Безопасность и надежность энергосистем начинаются со строгого соблюдения производственных стандартов. Компания Zhejiang Huapu Cable Co., Ltd. уже давно занимается исследованиями и разработками, а также производством различных кабелей. Если у вас есть соответствующие вопросы, не стесняйтесь свяжитесь с нами в любое время.
